ansys选中的模型不高亮

在 ANSYS 中选中的模型‌不高亮‌，通常与显示设置、图形渲染选项或选择模式有关。根据公开资料和常见操作经验，可从以下几个方面排查和解决：

‌主要原因与解决方法‌

‌图形显示风格设置问题‌

ANSYS 的几何体高亮显示依赖于“显示风格”（Display Style）和“边线显示”（Edge Display）等设置。若这些选项被关闭或配置不当，选中区域可能不会高亮。

进入菜单：‌Utility Menu > PlotCtrls > Style > Size and Shape‌

确保 ‌/ESHAPE‌（单元形状显示）和 ‌/EDGE‌（边线显示）已启用。

在 ‌PlotCtrls > Style > Edge Options‌ 中，确认 ‌Edge Display‌ 设置为 ‌On‌ 或 ‌Visible‌，避免设为 ‌None‌。


‌选择模式未正确激活‌

若使用的是命令流（APDL）而非 GUI 点选，需确保选择了正确的实体类型（如节点、单元、面等），并使用了带高亮反馈的命令。

例如：使用 NSEL（选择节点）、ESEL（选择单元）后，配合 NSOL 或 ESOL 可视化结果。

在 Workbench 中，建议使用 ‌Named Selection‌ + ‌工作表‌ 进行批量选择，选中后会自动高亮 ‌‌

‌图形硬件加速或着色模式干扰‌

某些显卡驱动或 ANSYS 的图形渲染模式（如线框 vs. 隐藏线）可能影响高亮效果。


尝试切换显示模式：‌PlotCtrls > Style > Hidden Line Options‌，选择 ‌Basic‌ 或 ‌Z-Buffer‌。

关闭硬件加速：在 ANSYS 启动时添加参数 -hwaccel off（适用于某些旧版本）。

‌版本兼容性或界面缩放问题‌

在高 DPI 屏幕（如 4K 显示器）上运行 ANSYS 时，界面缩放可能导致高亮效果异常。

右键 ANSYS 快捷方式 → ‌属性 → 兼容性 → 更改高 DPI 设置‌ → 勾选 ‌“替代高 DPI 缩放行为”‌，选择 ‌“应用程序”‌。

‌推荐操作步骤（快速排查）‌

‌重启 ANSYS 图形界面‌：关闭并重新打开图形窗口（/CLEAR 不影响此问题）。


‌全选后重新选择目标‌：输入 ALLSEL, ALL 清空当前选择，再手动或命令方式重新选择。

‌检查高亮颜色设置‌：

路径：‌Utility Menu > PlotCtrls > Style > Colors > Selection‌

确保高亮颜色（如红色/黄色）与背景对比明显。

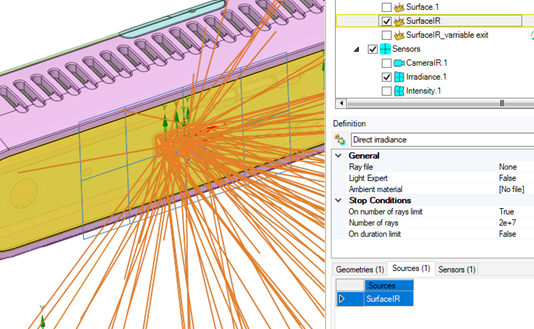

‌在 Workbench 中‌：确认已创建 ‌Named Selection‌，并在模型树中勾选该条目以触发高亮 ‌‌

如问题仍存在，建议参考 ANSYS 官方帮助文档中的 ‌“Controlling the Display of Selected Entities”‌ 部分，或提供具体 ANSYS 版本（如 2023 R1、2024 R2 等）以便进一步定位。
