ansys中单元划分有什么用

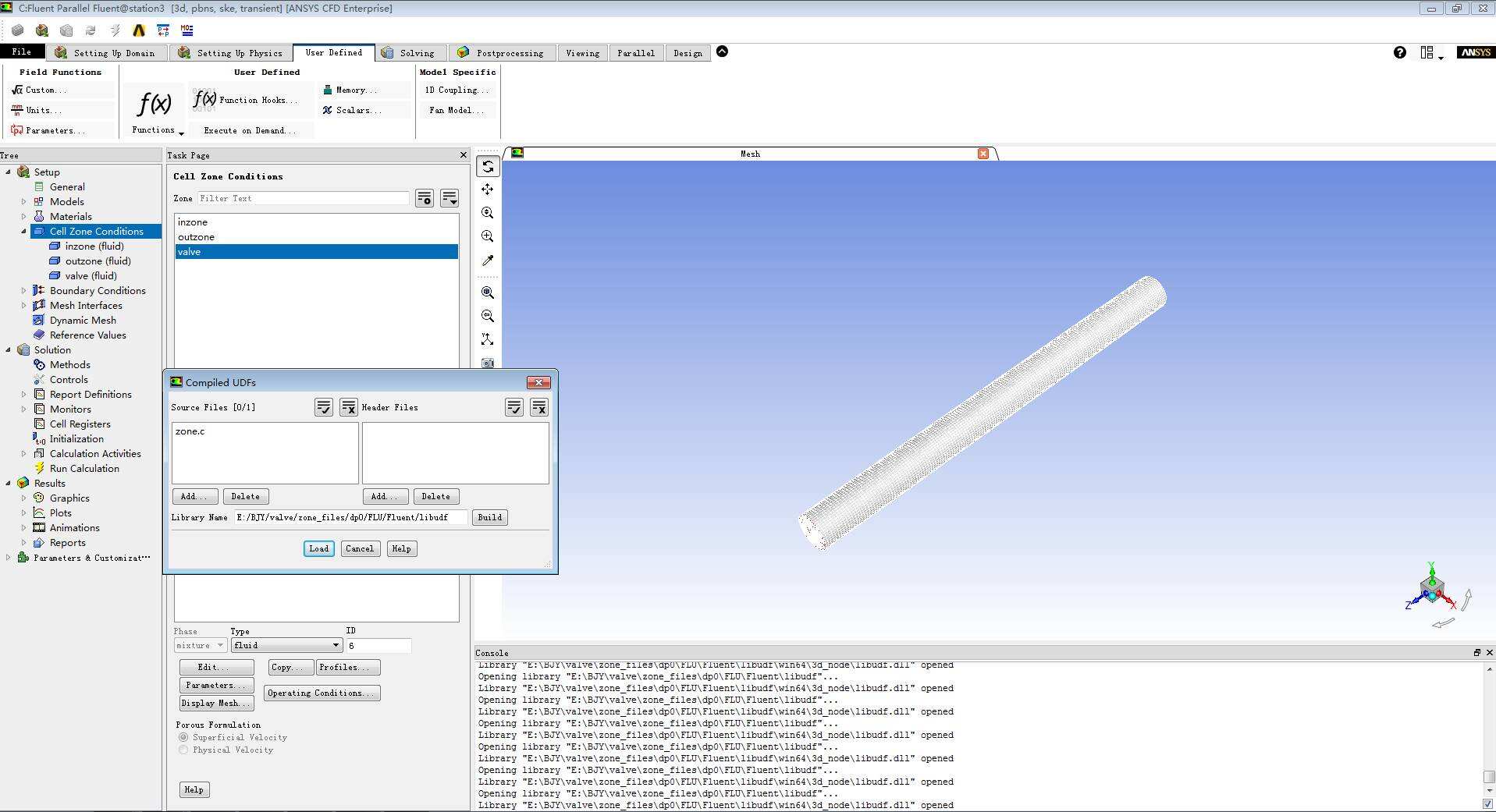

在 ANSYS 中，‌单元划分‌（即网格划分）是有限元分析（FEA）的核心步骤，其主要作用是将连续的几何体离散为由‌节点和单元‌组成的有限元素网络，从而将复杂的偏微分方程转化为可数值求解的代数方程组。

‌单元划分的核心作用‌

‌实现数值求解‌：连续结构无法直接求解控制方程，通过划分单元，将问题转化为节点自由度上的线性/非线性方程组。

‌控制计算精度‌：单元类型、阶次（线性/二次）、密度和形状直接影响应力、应变、位移等结果的准确性。

‌提升计算效率‌：合理划分可减少单元数量，降低求解时间与内存消耗，避免“过度计算”。

‌适应几何与物理特性‌：不同区域（如应力集中区、薄壁结构）需采用不同单元类型（如壳单元、实体单元）和网格密度。

‌常见单元类型及其适用场景‌

‌一维单元‌

‌杆单元（LINK）‌：仅承受轴向力，用于桁架、缆索等。

‌梁单元（BEAM）‌：承受拉压、弯曲、扭转，用于框架、梁结构。

‌二维单元‌

‌四边形单元（QUAD）‌：精度高、收敛好，‌优先用于规则几何‌（如矩形板）‌‌

‌三角形单元（TRI）‌：适应复杂边界，用于过渡或不规则区域‌‌

‌三维单元‌

‌六面体（HEX）‌：计算效率高、精度高，适合规则实体‌‌

‌四面体（TET）‌：自动生成能力强，适用于复杂几何（如铸件、生物结构）‌‌

‌特殊单元‌


‌壳单元（SHELL）‌：用于薄壁结构（如汽车车身、压力容器）‌‌

‌接触单元、弹簧单元等‌：模拟连接、接触、边界条件等非连续行为‌‌

‌划分原则与优化建议‌

‌优先使用高阶单元‌（如20节点SOLID186）以更好捕捉应力梯度‌‌

‌关键区域加密网格‌（如孔边、倒角），次要区域使用粗网格‌‌

‌尽量采用结构化或扫掠网格‌（六面体主导），避免大量四面体退化单元‌‌

‌验证网格质量‌：检查雅可比比值（Jacobian Ratio）、扭曲度（应 < 20%）‌‌

‌进行网格收敛性测试‌：逐步加密网格，观察结果变化是否趋于稳定‌‌

网格划分质量直接决定仿真结果的‌可信度‌。正如文献所言：“不良划分可能导致结果失真或计算失败”‌‌
