ansys怎么选择模型内部的面

在 ANSYS 中选择模型‌内部的面‌，尤其在复杂几何或装配体中，通常需要结合模型结构和软件功能策略。以下是基于当前（2026年）主流 ANSYS Workbench 和经典 APDL 环境下的实用方法：

‌一、ANSYS Workbench 环境下选择内部面‌

‌使用剖切视图（Section Plane）‌

在 ‌DesignModeler‌ 或 ‌SpaceClaim‌ 中：

切换到 ‌Section Planes‌ 栏。

点击 ‌New Section Plane‌，在模型上拖动创建切割面。

切割后，内部结构可见，可直接鼠标点选或框选内部面。

‌隐藏外部面以显露内部面‌

选中外部不需要的面（可按住 Ctrl 多选）。

右键 → ‌Hide Face‌（或使用“隐藏图面”功能）。

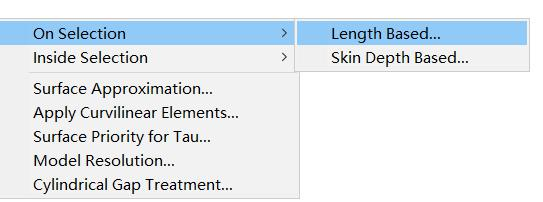

内部面即暴露出来，可进行选择、命名或网格划分。


‌利用布尔运算分离内部结构‌

若内部面源于两个体相交（如球与立方体）：

先对体进行 ‌布尔“相减”或“分割”‌ 操作。

保留目标部分后，再通过面选择工具（按位置、编号、法向等）精确选取所需内部面 ‌‌

‌使用 Named Selection（命名选择）‌

选中内部面后，右键 → ‌Create Named Selection‌，便于后续在 Mesh 或 Solution 中重复调用 ‌‌

‌二、ANSYS APDL（经典界面）下选择内部面‌

‌使用 ASEL 命令按坐标或编号选择‌

例如，选择 Y 坐标在 -100 到 100 范围内的面：


apdl

ASEL,A,LOC,Y,-100,

若已知面编号（如面3）：

apdl

ASEL,S,AREA,,

‌结合图形拾取（PICK）‌

在 GUI 模式下，输入：

apdl

ASEL,S,PICK

然后在图形窗口中直接点击目标面 ‌‌


‌先选实体再关联选面‌

选中目标体：VSEL,S,VOLU,,<体积号>

再选该体所有面：ASEL,ATTACHED,TO,VOLUME,ALL ‌‌

‌三、通用技巧（适用于两种环境）‌

‌放大局部视图‌：结合鼠标拖动选择 + 局部放大，提高选中精度 ‌‌

‌利用颜色/法向辅助识别‌：在 Workbench 中可通过显示面法向或按材质/属性着色区分内部面。

‌避免误选‌：在 Workbench 中切换选择工具栏至 ‌Face（面）‌ 模式，防止误选边或点 ‌‌

⚠️ 注意：在 ‌SCDM（SpaceClaim Design Modeler）‌ 中‌不支持切面视图下直接选择面‌，必须先隐藏外部面再操作内部面 ‌‌

如需进一步操作（如边界命名、网格加密），选中内部面后可立即创建 ‌Named Selection‌ 供后续分析使用 ‌‌
