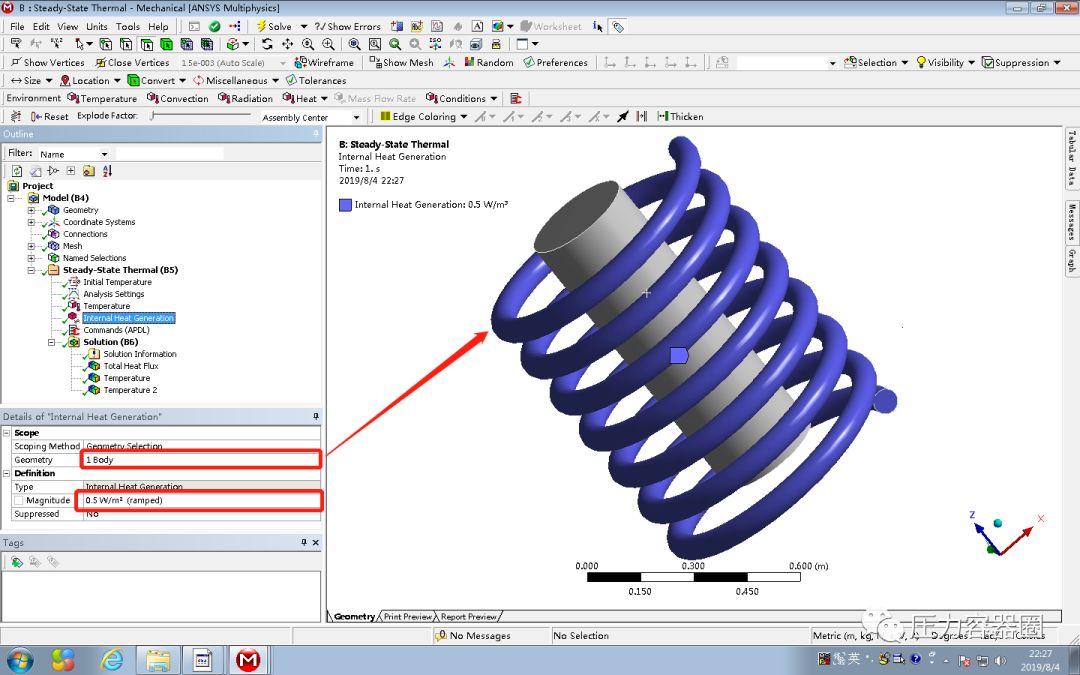

ansys经典界面查看求解结果

在 ‌ANSYS经典界面（Mechanical APDL）‌ 中查看求解结果，主要通过 ‌通用后处理器（POST1）‌ 和 ‌时间历程后处理器（POST26）‌ 完成。以下是常用操作步骤：

‌一、通用后处理（POST1）——用于查看整体结果云图、列表等‌

‌进入POST1‌

命令行输入：/POST

或菜单路径：Main Menu > General Postproc

‌读取结果文件‌

读取特定荷载步/子步结果：

Main Menu > General Postproc > Read Results > By Set Number

输入数据集编号（如1对应第一子步），点击OK。

或按荷载步读取：

Read Results > By Load Step，输入荷载步编号。

‌查看常见结果类型‌

‌变形形状‌：

Plot Results > Deformed Shape → 选择 Def shape only

‌位移云图‌：

Plot Results > Contour Plot > Nodal Solu → 选 DOF solution > Displacement vector sum

‌等效应力（von Mises）‌：

Plot Results > Contour Plot > Nodal Solu → 选 Stress > von Mises stress


‌固有频率（模态分析）‌：

Results Summary → 列出前几阶频率 ‌‌

‌查看截面结果‌

设置工作平面至目标截面：

/CPLANE,1（激活工作平面）

设置切片显示：

/TYPE,1,

再次绘制云图即可显示截面 ‌‌

‌二、时间历程后处理（POST26）——用于查看某点结果随时间/荷载变化曲线‌


‌进入POST26‌

命令行输入：/POST

或菜单路径：Main Menu > TimeHist Postpro

‌定义变量‌

点击“+”添加变量，拾取节点或单元，选择物理量（如位移、应力、应变）

‌绘制曲线‌

设置X轴（如时间或荷载步），Y轴为所选变量

使用 Plot 或 List 查看数值 ‌‌

‌三、其他实用功能‌

‌动画显示振型（模态分析）‌：

Utility Menu > PlotCtrls > Animate > Mode Shape → 选择阶数播放 ‌‌

‌导出数据‌：

可通过 File > Export 或命令流将结果保存为文本或图像 ‌‌

‌接触结果查看‌：

在 Contour Nodal/Element Solu 中，下拉 Contact 选项可查看接触压力、渗透量等 ‌‌

⚠️ 注意：所有结果查看前必须先 ‌读取结果文件‌（如 .rst），否则会提示“no data loaded” ‌‌
