在ansys上建t型梁

在 ANSYS 上建立 T 型梁模型，可根据分析目的选择 ‌实体建模‌ 或 ‌梁单元建模‌。以下是基于公开资料整理的主流方法：

‌一、使用梁单元建模（适用于整体结构分析）‌

适用于 T 型梁作为桥梁主梁等整体受力分析，计算效率高。

‌定义截面属性‌

进入 Preprocessor > Sections > Beam > Common Sections

选择“T”形截面，输入参数：

翼缘宽度（W1）

翼缘高度（W2）

腹板厚度（C1）

腹板高度（C2）

‌创建几何线‌

定义两个关键点（如起点 (0,0) 和终点 (L,0)，L 为梁长）

用直线连接两点生成梁轴线

‌分配截面并划分网格‌

选中直线，分配 T 型截面

设置单元尺寸（如 NDIV=50~100），进行线划分生成梁单元

‌施加边界条件与荷载‌

固定端：约束 UX、UY、UZ、ROTX、ROTZ

简支端：约束 UY、UZ、ROTZ（允许轴向位移）

施加集中力、均布荷载等

‌求解与后处理‌

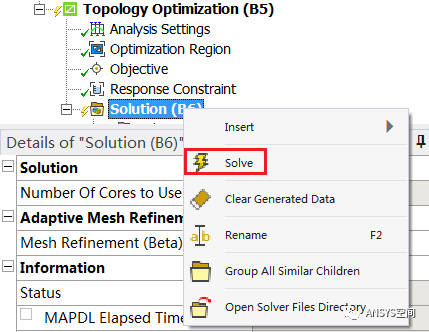

进入 Solution > Solve > Current LS 求解


后处理中查看弯矩、剪力、挠度云图（General Postproc > Plot Results）

此方法参考了文献 ‌‌

中的梁单元建模流程。

‌二、使用三维实体单元建模（适用于局部应力、非线性或优化分析）‌

适用于钢筋混凝土 T 型梁、焊接接头、局部应力集中等精细化分析。

‌创建几何模型‌

在 Preprocessor > Modeling > Create > Keypoints 中定义 T 型截面关键点（如翼缘角点、腹板角点）

使用 Lines > Straight Lines 连接成截面轮廓

通过 Area > From Lines 生成截面面积

‌拉伸或扫掠生成实体‌

选中截面，使用 Extrude > Areas > Along Path 或 Sweep 沿梁长方向拉伸生成 3D 实体


‌划分网格‌

设置单元类型（如 SOLID65 用于混凝土，LINK8 或 SOLID185 用于钢筋/钢材）

使用映射网格（Mapped Meshing）确保网格质量

‌定义材料与钢筋‌

材料属性：弹性模量、泊松比、密度（如混凝土用 SOLID65，钢筋用 LINK8）

钢筋可通过 Preprocessor > Modeling > Create > Keypoints 沿梁长布置，再用 LINK8 单元连接

‌施加边界与荷载‌

根据实际工况设置约束（如四点弯曲试验中的支座与加载点）‌‌

可模拟后张拉预应力、焊接热源等复杂条件‌‌

‌求解与结果提取‌

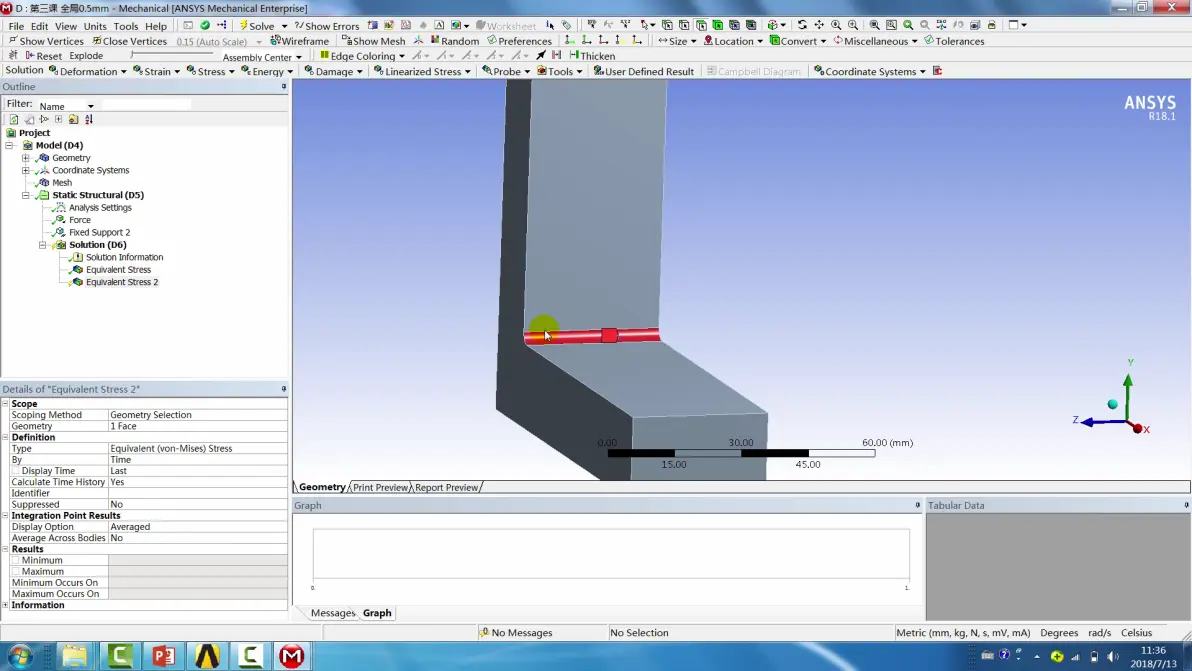

求解后查看应力云图、变形、裂缝分布（需启用非线性选项）‌‌

此方法参考了文献 ‌‌

中的三维实体建模与优化设计流程。

‌三、推荐工具与技巧‌

‌参数化建模‌：使用 ANSYS 参数（如 B=600, H=600）定义尺寸，便于后续优化设计‌‌

‌接口建模‌：若已有 Bridge3D 模型，可通过接口程序自动转换为 ANSYS 有限元模型‌‌

‌验证结果‌：将 ANSYS 结果与理论公式或实验数据对比，确保精度‌‌

如需具体操作视频或示例文件，可参考：

仿真秀平台 - T型刚架案例

CSDN - T型梁四点弯曲仿真
