ansys梁单元

ANSYS 梁单元是用于模拟细长结构（如框架、桥梁、螺栓）的线单元，主流选择包括‌BEAM3‌（二维）、‌BEAM4‌（三维）及‌BEAM188/189‌（三维高阶），其中‌BEAM188‌因支持剪切变形和大变形分析而在工程中最常用 。‌‌‌

常见梁单元类型与选型

‌BEAM3 单元‌：属于‌二维弹性梁单元‌，每个节点拥有 3 个自由度（UX, UY, ROTZ），适用于平面应力、应变问题及简单的二维框架分析 。‌‌‌

‌BEAM4 单元‌：为‌三维弹性梁单元‌，支持拉伸、压缩、扭转和弯曲，每个节点具备 6 个自由度，是经典的 3D 梁分析选择 。‌‌


‌BEAM188 单元‌：基于 Timoshenko 梁理论的‌三维线性有限应变梁单元‌，每个节点默认 6 个自由度，可激活第 7 个自由度（翘曲），适合分析从细长到中等粗短的梁结构 。‌‌‌

百科

‌BEAM189 单元‌：与 BEAM188 类似但为‌三维二次单元‌，拥有中间节点，计算精度更高，适用于对网格精度要求更严格的复杂弯曲问题 。‌‌

BEAM188/189 单元关键设置


‌材料参数定义‌：除基础弹性模量（EX）和泊松比（PRXY）外，‌动力分析必须定义密度‌（DENS）以计算自重和惯性力，非线性分析可设置双线性硬化（TB, BISO）等参数 。‌‌‌

‌截面属性配置‌：通过 SECTYPE 和 SECDATA 命令定义截面形状（如工字钢、矩形），支持参数化输入尺寸或直接导入自定义截面网格，需确保截面几何闭合 。‌‌‌

‌网格与坐标系‌：单元坐标系 X 轴沿梁轴线方向，Z 轴通过关键点朝向定义，‌网格密度应在应力集中区域或截面突变处加密‌以平衡计算精度与效率 。‌‌‌

高级功能与结果提取


‌七自由度分析‌：针对大跨径箱梁桥等存在显著偏载效应的结构，可通过关键项激活‌第七自由度‌（约束扭转双力矩），以精确计算翘曲正应力和剪应力 。‌‌

百科

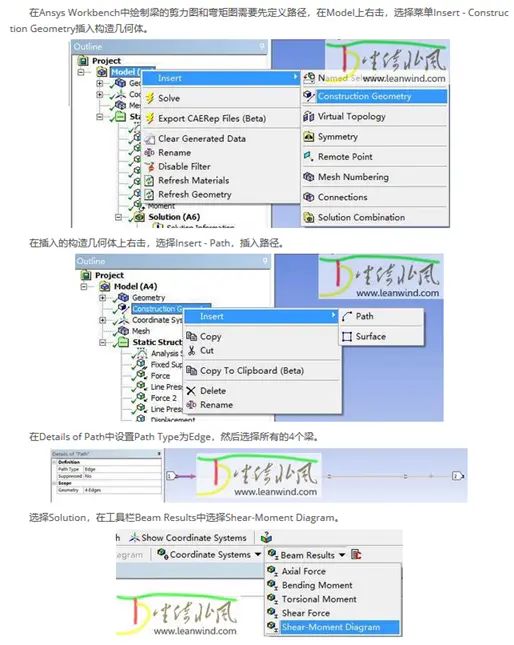

‌内力结果提取‌：梁单元的轴力、剪力和弯矩需通过‌ETABLE 命令定义单元表‌后提取，例如使用 SMISC 记录项来获取特定节点的内力数据并绘制内力图 。‌‌‌

‌单元适用性对比‌：与 Solid185 等实体单元相比，梁单元将三维结构简化为线模型，‌计算效率最高且边界条件更符合理论假设‌，但在短粗结构中需注意剪切锁定效应 。‌‌‌
