ANSYS 桥梁建模主要采用APDL 命令流与Workbench 图形界面两种方式，核心在于合理选择单元类型（如 Beam188、Link180）并准确模拟结构几何与边界条件，用户可参考 技术邻 - 实例教程 获取具体案例文件与视频指导。建模过程通常涵盖几何创建、网格划分、材料定义、荷载施加及求解后处理，针对不同桥型（斜拉桥、悬索桥、拱桥等）需采用特定的简化策略与参数化设计方法以提高效率与精度 。
核心建模方法与单元选择
ANSYS 桥梁建模需根据分析深度与软件版本选择合适的建模环境及单元库，确保计算效率与结果可靠性。
建模环境选择
APDL 命令流：适合参数化设计与复杂逻辑控制，便于批量修改跨径、索力等变量，是桥梁工程二次开发的首选 。
百科

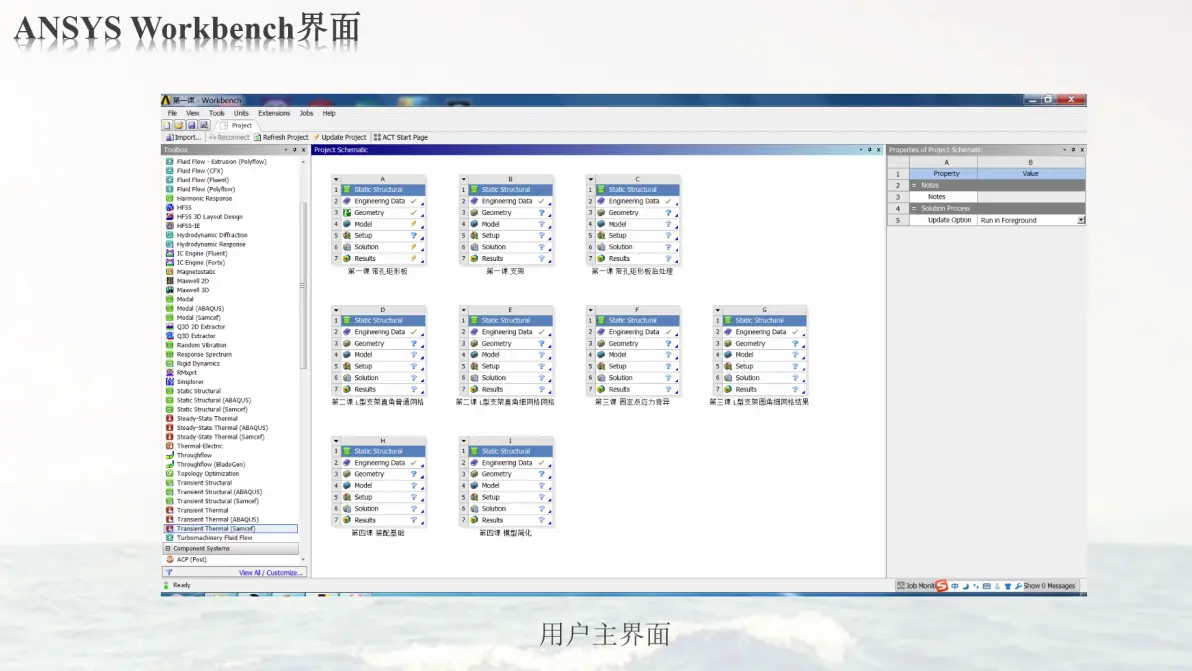

Workbench 平台：适合几何细节丰富的实体建模，利用 DesignModeler 构建箱梁与塔柱，通过 Mechanical 进行网格划分与求解，操作更直观 。
推荐单元类型
梁单元（Beam188）：适用于主梁、索塔等承重结构，支持自定义截面形状，能模拟弯曲 - 剪切耦合及大变形效应 。
杆/索单元（Link180）：替代旧版 Link10，专门模拟斜拉索、吊索等只受拉构件，支持初应变法施加预应力，计算稳定性更好 。
板壳单元（Shell181）：用于桥面板或薄壁结构，相比 Shell63 具有更好的非线性兼容性与计算精度 。
典型桥型建模案例与技巧
不同桥型结构受力特点差异显著，需采用针对性的简化模型与连接技术。
斜拉桥与悬索桥
鱼骨梁法：将主梁简化为单梁，通过刚臂连接横梁与索锚点，大幅减少单元数量且保证刚度等效 。
索力模拟：使用 Link180 单元结合温度法或初应变法施加预张力，需迭代优化以消除几何非线性影响 。
边界处理：塔梁连接处需定义刚臂或耦合自由度，准确模拟支座约束与位移传递 。
拱桥与连续梁桥
双单元法：钢管混凝土拱桥中，钢管与混凝土可分别建模并通过节点耦合模拟协同工作，避免复杂非线性求解 。
变截面处理：连续梁桥可通过 APDL 循环语句实现截面厚度随坐标变化的参数化定义，如三次抛物线变厚 。
拱轴线生成：利用数学公式定义拱肋节点坐标，结合拱轴系数快速生成精确几何线形 。
关键命令流与资源获取
掌握核心命令流可显著提升建模速度，结合现有案例资源可快速搭建基础模型。
基础命令流示例
节点创建：使用循环语句批量生成等间距节点，如 *do,i,1,20 n,i,(i-1)*5,0,0 *enddo 。
材料定义：通过 MP 命令设置弹性模量与泊松比，如 MP,EX,1,3.45e10 。
单元连接：利用 E 命令连接节点生成单元，或采用 ENDRND 自动检测相邻节点 。
案例资源与避坑
模型文件：部分技术社区提供完整的 .cdb 模型数据库与 .mac 命令流脚本，可直接导入修改使用 。
常见问题：注意横梁刚度过大会导致主梁弯矩异常，索单元初始应变法比降温法更稳定，网格尺寸不宜小于截面最大尺寸的 1/5。
数据交互：可通过 CDWRITE 命令输出文件与 Midas 等软件进行数据交换与验算 。
