ansys梁

阅读数 20

ANSYS 中梁分析主要依赖‌梁单元‌（如 BEAM188/189），适用于‌杆系结构‌、‌框架‌等细长构件的静力、模态及动力学分析，支持‌APDL 经典界面‌与‌Workbench 现代界面‌两种操作环境。‌‌‌

梁单元类型与适用场景

ANSYS 提供了多种梁单元以适应不同的分析维度与求解器需求，选择合适的单元是确保计算精度的前提。

‌常规结构分析单元‌：

‌2D 梁单元‌：如 BEAM3、BEAM23，适用于平面问题，例如多跨连续梁的内力分析，能够满足精确度要求。

‌3D 梁单元‌：如 BEAM4、BEAM44、BEAM188、BEAM189，其中 BEAM188（2 节点）和 BEAM189（3 节点）是基于铁木辛柯梁理论的线性单元，支持剪切变形，适合大多数三维工程结构。

‌单元特性‌：BEAM188/189 支持截面定义、材料非线性及大变形分析，而 BEAM3 则常用于简化平面模型。‌‌‌

‌显式动力学单元‌：

‌beam161‌：专用于 ANSYS LS-DYNA 求解器，适用于冲击、碰撞等瞬态非线性问题，支持大旋转和材料非线性，需通过关键字定义截面属性。‌‌‌

‌截面与坐标系‌：

梁单元通过截面法线确定走向，需定义截面形状（如工字钢、矩形、圆管）及尺寸，注意单元坐标系与总体坐标系的区分，避免方向错误。‌‌‌

建模流程与关键设置

无论是 APDL 还是 Workbench 环境，梁分析的核心流程均包含前处理、求解与后处理，但操作方式有所不同。

‌前处理设置‌：

‌材料属性‌：需定义弹性模量、泊松比及密度，例如结构钢弹性模量常设为 2.1e11 Pa，注意单位制统一（如 mm-N-s 或 m-N-s）。

‌几何建模‌：在 Workbench 中可绘制中心线并赋予截面属性，比直接创建 3D 实体更高效；APDL 中通过关键点生成线。

‌网格划分‌：梁单元网格沿长度方向划分，一般 10-20 个单元即可满足初步分析，应力集中处需细化。‌‌‌

‌边界条件与载荷‌：

‌约束施加‌：固定端需约束所有平动自由度，注意避免过约束导致虚假应力集中，可根据实际情况释放转动自由度。

‌载荷定义‌：支持集中力、均布载荷及力矩，Workbench 中可直接在几何边上施加，APDL 中通过节点或关键点加载。‌‌‌

‌求解与后处理‌：

‌分析类型‌：支持静力学、模态分析（如提取前三阶振型）、屈曲及瞬态分析。

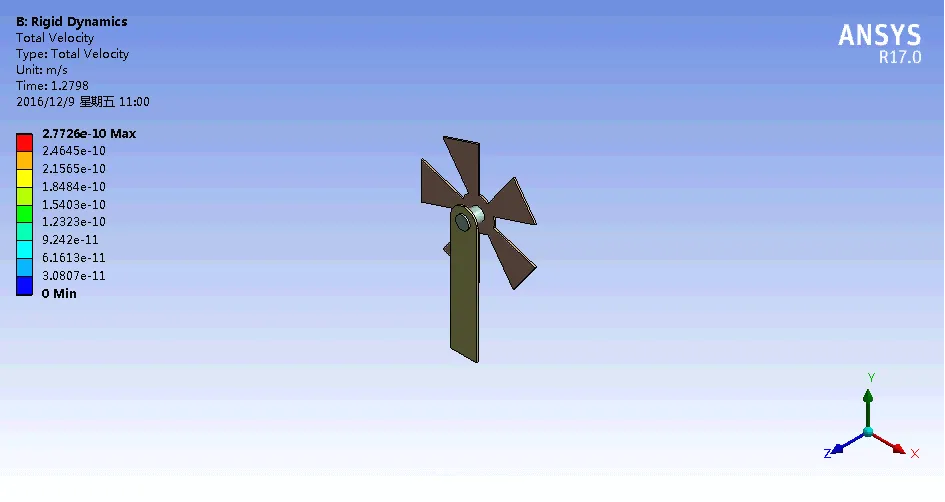

‌结果提取‌：可通过单元表（ETABLE）提取轴力、剪力、弯矩，Workbench 中直接查看应力云图及变形结果。‌‌‌

常见问题与注意事项

新手在进行梁单元分析时容易在单位制、约束设置及结果判读上出现偏差，需特别注意以下细节。

‌单位制统一‌：

APDL 不自动检查单位，若长度用 mm，弹性模量需对应为 MPa，混合使用会导致位移结果偏差千倍上面。‌‌‌

‌应力结果判读‌：

最大应力常出现在约束处，可能是边界效应导致的应力奇异性，需结合圣维南原理判断，必要时进行路径线性化处理。

提取横截面指定位置应力时，需在 secdata 中设置截面划分份数，确保节点存在。‌‌‌

‌模型验证‌：

建议先进行简单案例（如悬臂梁）的理论值对比，验证挠度与应力公式（如𝑤𝑚
