ansys结构t型柱

在 ANSYS 中对 ‌T型柱‌（T形截面柱）进行结构分析，通常涉及建模、材料定义、边界条件设置、网格划分及非线性求解等步骤。根据公开资料，T型柱多用于高层建筑转换结构、钢-混凝土组合柱或梁柱节点等场景，其分析重点包括‌局部应力集中、裂缝发展、塑性铰形成及承载力评估‌。

以下是基于权威公开资料整理的关键要点：

‌1. 常见应用场景‌

‌钢筋混凝土T形薄壁柱‌：用于高层建筑转换层，承受竖向荷载，易出现局部破坏 ‌‌

‌T形截面型钢混凝土异形柱‌：用于超高层建筑，解决截面尺寸过大问题，研究轴压、偏压性能 ‌‌

‌T型外部补强箱型柱—工字梁节点‌：钢结构中采用T型加劲肋增强节点刚度 ‌‌

‌T型梁四点弯曲试验‌：虽为梁，但建模方法可借鉴用于T型柱弯曲分析 ‌‌

‌2. ANSYS建模关键要素‌

‌单元类型选择‌：

混凝土部分常用 ‌SOLID65‌（支持开裂与压碎）或 ‌SOLID185‌。

钢筋可用 ‌LINK180‌ 或 ‌EMBEDDED ELEMENT‌ 方法。

钢结构部分常用 ‌SHELL181‌ 或 ‌BEAM188/189‌ ‌‌

‌材料本构模型‌：


混凝土采用 ‌非线性本构‌（如多线性各向同性硬化或损伤模型）‌‌

钢材可设为 ‌双线性弹塑性‌（屈服强度235 MPa，E=2.06e5 MPa）‌‌

‌几何建模建议‌：

T型柱可由两个矩形截面（翼缘+腹板）布尔运算或直接建模生成。

示例尺寸（来自文献‌‌

）：翼缘宽300 mm × 厚15 mm，腹板高300 mm × 厚10 mm。

‌边界条件‌：

底部固定（Ux=Uy=Uz=0）‌‌

顶部施加竖向荷载或位移控制 ‌‌

‌网格划分‌：

节点区域（如T型交汇处）需加密网格以捕捉应力集中 ‌‌

推荐使用 ‌扫掠网格‌ 或 ‌四面体主导网格‌。

‌3. 分析类型推荐‌


‌线性静力分析‌：初步应力分布（如四点弯曲中的轴向应力）‌‌

‌非线性静力分析‌（含材料+几何非线性）：用于模拟混凝土开裂、钢筋屈服、塑性铰形成 ‌‌

‌屈曲分析‌：针对细长T型柱考虑稳定性 ‌‌

‌4. 验证与结果输出‌

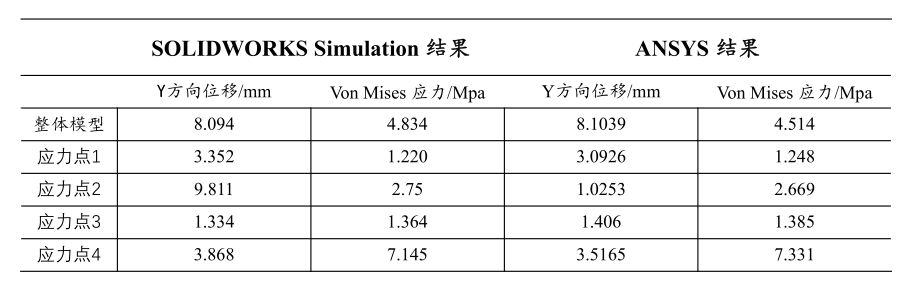

对比实验数据验证模型准确性（如破坏形态、荷载-位移曲线）‌‌

关注输出：

‌应力云图‌（von Mises、主应力）。

‌裂缝分布‌（通过SOLID65的混凝土损伤）。

‌塑性应变‌（识别屈服区域）。

‌5. 参考资源‌

T形薄壁柱转换节点非线性分析 ‌‌

T形截面型钢混凝土异形柱有限元分析 ‌‌

T型外部补强节点ANSYS建模 ‌‌

如需具体操作流程（如命令流或Workbench步骤），可进一步说明使用的是 ‌ANSYS Classic‌ 还是 ‌Workbench‌。
