ansys计算结果分析

在 ANSYS 计算结果分析中，不同类型的分析（如模态、静力学、谐响应、瞬态等）关注的核心结果不同。以下是基于当前主流工程应用场景下，‌ANSYS 常见计算结果的分析要点‌，结合权威公开资料整理而成。

‌一、模态分析结果分析‌

模态分析用于识别结构的固有动态特性，适用于振动、抗震、噪声控制等领域。

‌固有频率（Natural Frequency）‌

结构自由振动时的频率（单位：Hz）。

‌低阶频率‌对应整体振动模式（如弯曲、扭转）；‌高阶频率‌对应局部变形。

若固有频率接近外部激励频率，可能引发‌共振‌，需优化设计 ‌‌

‌振型（Mode Shape）‌

表示结构在某固有频率下的变形形态（位移云图）。

用于识别‌薄弱区域‌或‌高应力集中区‌ ‌‌

‌模态参与因子（Modal Participation Factor）‌

反映各阶模态在特定方向上的贡献程度。

高参与因子模态对动力响应影响显著，可用于‌简化模型‌ ‌‌


‌模态质量 / 模态刚度 / 模态阻尼比‌

‌模态质量大‌：该模态对整体振动贡献大；

‌模态刚度高‌：对应高固有频率；

‌阻尼比高‌：振动衰减快，有助于抑制共振幅值 ‌‌

‌模态应变能与动能‌

高应变能区 → 高应力区；

高动能区 → 大位移区，可用于优化布局 ‌‌

✅ ‌工程建议‌：重点关注前 5~10 阶模态，通常低阶模态主导结构动力响应 ‌‌

‌二、静力学分析结果分析‌

用于评估结构在静态载荷下的强度与刚度。

‌等效应力（von Mises Stress）‌

评估‌韧性材料‌是否屈服：若超过材料屈服强度，则结构不安全 ‌‌


‌位移（Displacement）‌

评估‌刚度性能‌；注意仿真结果为“合位移”，而实验常测某方向位移，需对齐 ‌‌

‌主应力（Principal Stresses）‌

用于‌脆性材料‌失效判断（如最大拉应力准则）‌‌

‌应力奇异点‌

出现在尖角、点支撑处，结果不可靠；应关注‌区域趋势‌而非局部峰值 ‌‌

✅ ‌工程建议‌：使用 ‌Unaveraged 应力‌ 显示真实应力分布，尤其在评估局部强度时 ‌‌

‌三、谐响应分析结果分析‌

研究结构对‌周期性载荷‌（如旋转机械）的稳态响应。

‌频率响应曲线‌：显示振幅/相位随频率变化。

‌峰值对应固有频率‌，易发生共振 ‌‌


‌最大变形与等效应力‌：可在共振频率下提取，用于评估极限工况 ‌‌

✅ ‌方法选择‌：

‌模态叠加法‌：适合大模型、明确频率范围；

‌完全法‌：支持复杂载荷（如压力、温度），无需预模态分析 ‌‌

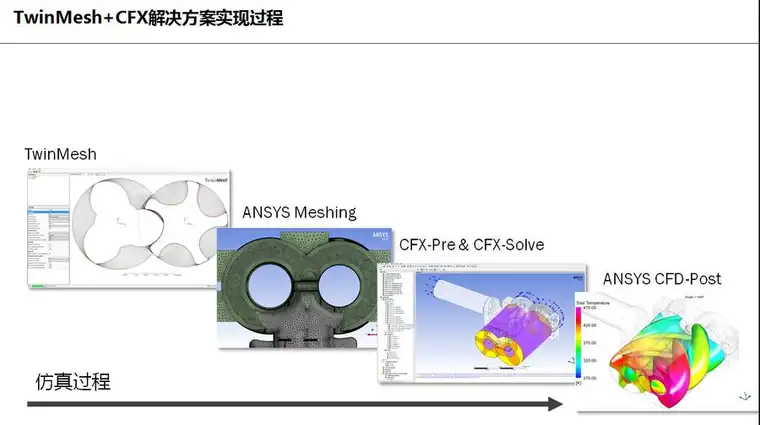

‌四、通用后处理技巧‌

‌探针（Probe）‌：获取指定点/线/面的位移、应力、力等数值 ‌‌

‌结果平均 vs 未平均‌：

Averaged：平滑云图，适合整体趋势；

Unaveraged：真实应力，适合精度要求高的评估 ‌‌

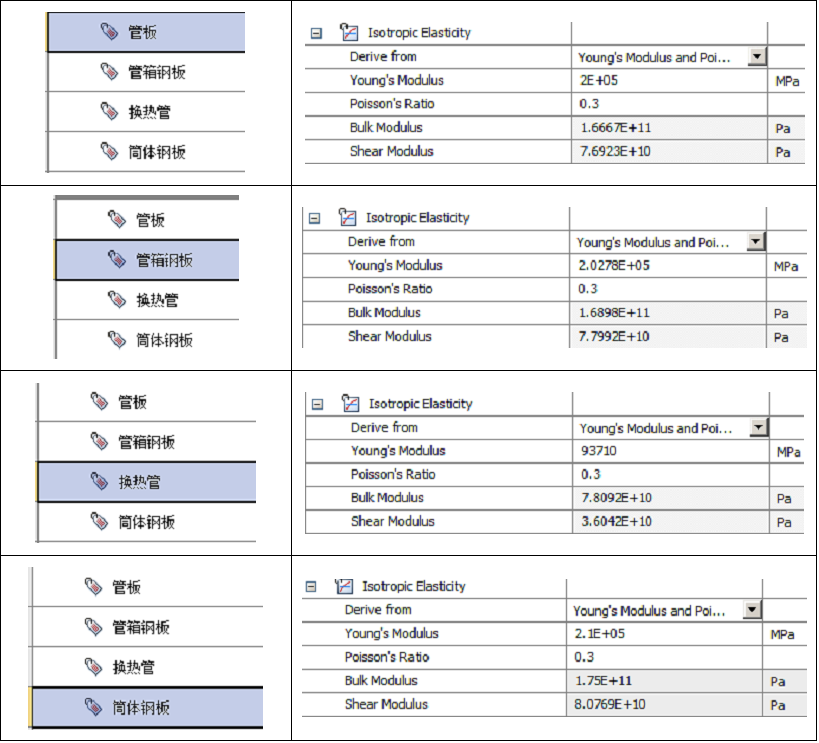

‌与实验对比‌：确保仿真与实验的‌边界条件、材料属性（尤其是弹性模量）、测量位置与方向‌一致 ‌‌

如需具体操作指导（如 ANSYS Workbench 中如何查看某项结果），可进一步说明分析类型（模态/静力/动力等）和软件版本。
