ansys模型更新命令

在 ANSYS 中，模型更新操作根据所使用的模块（如 Workbench 或 Mechanical APDL）和具体场景有所不同。以下是主要的‌模型更新命令与方法‌：

‌1. ANSYS Workbench 中的模型更新‌

当导入的几何模型（如 CAD、IGES、SAT 等格式）发生外部修改后，需在 Workbench 中同步更新：

‌刷新项目‌：

菜单路径：‌Tools → Refresh Project‌

或右键点击几何模块（如 Geometry）→ 选择 ‌Refresh‌

也可点击工具栏上的 ‌刷新按钮‌（循环箭头图标）‌‌

‌自动更新前提‌：

模型文件需保存在与 ANSYS 项目相同的目录下，且文件名未更改

建议使用 ‌DesignModeler‌ 或 ‌SpaceClaim‌ 进行参数化建模，以支持更稳定的更新 ‌‌


‌2. Mechanical APDL（命令流）中的模型更新‌

若使用 APDL 命令流进行建模，可通过以下方式实现模型更新：

‌更新几何模型（叠加位移）‌：

命令：‌GUI: Preprocessor > Modeling > Update Geom‌

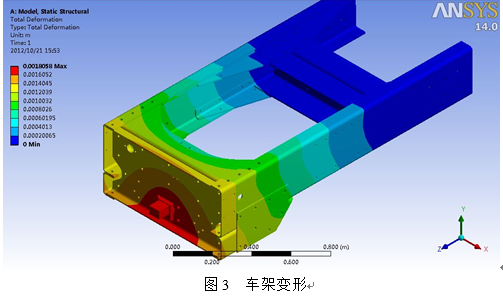

功能：将先前分析所得的节点位移加到当前有限元模型的节点上，用于变形几何更新 ‌‌

‌重新生成几何或网格‌：

使用 /PREP7 进入预处理器后，重新执行建模命令（如 RECTNG, CYLIND, VMESH 等）‌‌

若参数化建模，可修改参数变量后重新运行建模脚本 ‌‌

‌清除并重建网格‌：

apdl


/PREP

CMSEL, S, YourComponent ! 选择相关组件（可选）

CMDELE, YourComponent ! 删除旧组件（可选）

! 重新定义几何或材料属性

MP, EX, 1, 210E9 ! 示例：更新材料属性

VMESH, ALL ! 重新划分网格

‌3. 参数化模型的自动更新‌

为实现关键尺寸（如长度、直径）变化时模型自动更新：

在 ‌DesignModeler‌ 中：

定义参数（如 Length=50, Diameter=10）


将几何特征（如圆柱高度、半径）与参数绑定

修改参数值 → 模型自动更新 ‌‌

在 ‌APDL 脚本‌中：

apdl

*SET, Length, 60 ! 修改参数

*SET, Diameter,

CYLIND, 0, Diameter, 0, 0, Length, 0 ! 重新生成圆柱

‌4. 注意事项‌

‌命名选择（Name Selections）‌：模型更新后，原有的命名选择可能失效，需手动重建或通过 APDL 脚本动态生成 ‌‌

‌文件路径‌：避免使用含中文的路径，否则可能导致导入/更新失败 ‌‌

‌版本兼容性‌：不同 ANSYS 版本（如 2020 R1、2024 R1）操作界面略有差异，但核心命令一致 ‌‌

如需进一步自动化，可结合 ‌PyAEDT‌ 或 ‌ANSYS ACT‌ 编写脚本实现参数驱动的模型更新 ‌‌
