ansys谐响应分析查看结果

在 ANSYS 中进行谐响应分析后，查看结果主要通过 ‌后处理（Postprocessing）‌ 实现，目的是获取结构在不同频率下的稳态响应（如位移、应力、应变等）及其随频率和相位的变化规律。根据当前主流的 ANSYS Workbench 和经典 APDL 两种环境，操作略有不同。

‌一、ANSYS Workbench 环境查看结果‌

在 Workbench 的 ‌Harmonic Response‌ 模块中，完成求解后可通过以下步骤查看结果：

‌插入结果项‌

右键点击 ‌Solution‌ → 插入所需结果类型：

‌Total Deformation‌（总位移）

‌Equivalent Stress‌（等效应力）

‌Frequency Response‌（频率响应：位移/应力/应变）

‌Phase Response‌（相位响应）

‌设置结果范围与位置‌

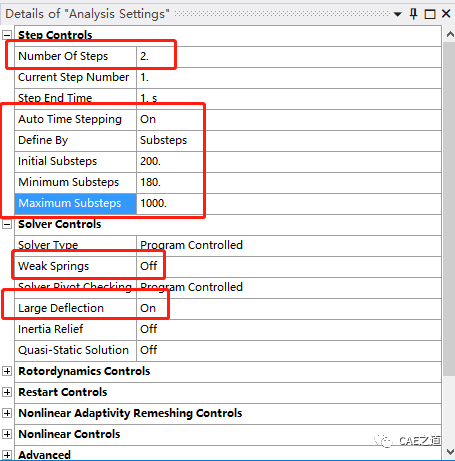

在 ‌Details‌ 面板中，可指定：

‌Geometry‌：选择关注区域（如整个模型或局部面）

‌Direction‌：如 Y 方向位移

‌Result Type‌：幅值（Magnitude）或实部/虚部

‌查看频率响应曲线‌

在 ‌Chart‌ 视图中，可绘制某点或某区域的 ‌位移/应力 vs 频率‌ 曲线。

示例：找到最大位移对应的频率（即共振频率）‌‌

‌查看云图与相位信息‌

在 ‌Results‌ 中选择特定频率（如 100 Hz）查看 ‌应力/位移云图‌。

相位响应可显示该频率下的 ‌相角分布‌ ‌‌


‌调整图表显示‌

使用 ‌Log Scale‌（对数坐标）便于观察宽频段响应差异 ‌‌

‌二、经典 ANSYS (APDL) 环境查看结果‌

在 APDL 中，主要使用 ‌POST26（时间历程后处理器）‌ 查看谐响应结果：

‌定义变量‌

apdl

/POST

NSOL, 2, num, U, X, UX ! 提取节点 num 的 X 方向位移，存为变量

‌绘制曲线‌

apdl


PLVAR, 2 ! 绘制变量 2（UX）随频率变化曲线

‌设置坐标轴‌

设置 X 轴为频率（默认），Y 轴为响应值（如位移幅值）‌‌

‌查看特定频率下的应力/变形‌

切换至 ‌POST1‌，设定目标频率后查看云图：

apdl

/POST

SET, FREQ, 2653.5 ! 设定频率为 2653.5 Hz

PLNSOL, S, EQV ! 绘制等效应力云图

‌三、关键注意事项‌

‌结果类型‌：谐响应分析输出为 ‌复数‌（含幅值与相位），默认显示幅值。

‌分析方法影响结果‌：

‌完全法（Full）‌：精度高，计算量大，支持所有载荷类型。

‌模态叠加法（MSUP）‌：效率高，但需先做模态分析，且忽略非线性 ‌‌

‌验证结果‌：建议将谐响应的峰值频率与 ‌模态分析的固有频率‌ 对比，确认是否发生共振 ‌‌

‌四、推荐参考资料‌

ANSYS Workbench 谐响应分析完整流程（含结果查看） ‌‌

ANSYS APDL 谐响应后处理命令详解 ‌‌

谐响应原理与 ANSYS 实现（知乎专栏） ‌‌

如需进一步操作指导，可提供所用 ANSYS 版本（Workbench 或 APDL）及具体关注结果类型（如某点位移、最大应力等）。
