ansys模态分析查看结果

在 ANSYS 中进行模态分析后，查看结果主要通过‌后处理模块‌完成。以下是关键操作步骤和可查看的结果类型：

‌一、查看模态分析结果的主要步骤‌

‌读取结果‌：进入后处理器（General Postproc），使用 Read Results 命令加载指定阶次的模态数据。

‌查看固有频率‌：通过 Results Summary 列表查看前若干阶固有频率。

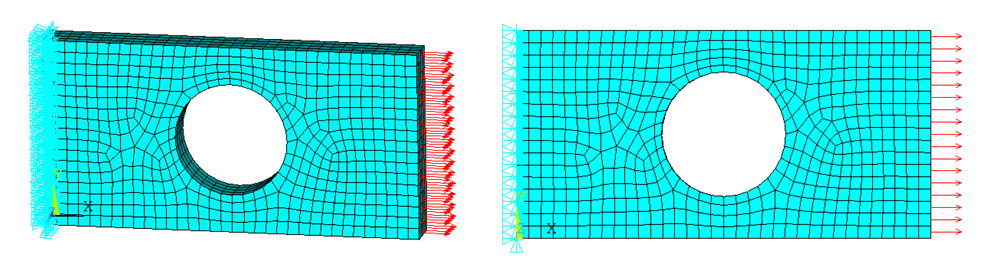

‌查看振型（变形图）‌：

使用 Plot Results > Deformed Shape 显示变形形态。

可选择“Def + undeformed”同时显示变形与原始形状。

‌动画观察振型‌：使用 Utility Menu > PlotCtrls > Animate > Mode Shape 播放振动模态动画。

‌查看特定方向位移‌：结合 List Results > Nodal Solution > DOF Solution 查看各节点在 X/Y/Z 方向的位移分量，判断是纵飘、横飘还是扭转模态。

‌二、可查看的核心结果内容‌

‌固有频率（Natural Frequency）‌：结构自由振动的频率，单位 Hz，反映动态特性 ‌‌

‌振型（Mode Shape）‌：结构在对应频率下的变形模式，用于识别薄弱区域 ‌‌


‌质量参与系数（Modal Mass Participation Ratio）‌：

在 Workbench 中可直接在 Solution Information 中查看；

在经典 ANSYS 中需通过命令流或查看求解信息文件获取 Effective Mass 和 Ratio% ‌‌

‌模态动能/应变能分布‌：高动能区域表示大运动区，高应变能区域表示高应力区 ‌‌

‌三、不同 ANSYS 环境的操作差异‌


环境 查看方式

‌ANSYS Workbench‌ 双击 Solution → 在 Results 中直接点击各阶模态，支持图形化显示与质量参与系数 ‌‌

‌ANSYS Classic (APDL)‌ 需手动使用 /post1 + set 命令读取结果，配合 *get 命令提取质量参与系数 ‌‌

⚠️ 注意：若前几阶频率为 0，通常为刚体模态（如整体平动或转动），此时‌第一阶有效模态取第一个非零频率对应的阶次‌ ‌‌

‌四、实用技巧‌

‌区分振动方向‌：通过观察 X/Y/Z 方向位移占比，判断是纵飘（X 向为主）、横飘（Y 向为主）或扭转（绕 Z 轴）‌‌

‌导出数据‌：可将结果导出为 CSV/Excel 用于进一步分析 ‌‌

‌验证收敛性‌：确保提取的模态数足够使质量参与系数在各方向累计 ≥80%~90% ‌‌
