ansys怎么读取分析结果

在 ANSYS 中读取分析结果，主要通过其内置的‌后处理模块‌完成。根据当前主流版本（如 ANSYS 2025 R2）和常用工作环境（Workbench 或 Mechanical APDL），读取结果的方式可分为以下几类：

‌一、通用后处理工具‌

ANSYS 提供两种核心后处理工具：

‌通用后处理器（POST1）‌：用于查看某一特定载荷步或时间点的结果（如应力云图、位移分布）。

‌时间历程后处理器（POST26）‌：用于查看某一点随时间或载荷步变化的结果（如位移-时间曲线）‌‌

在 ‌ANSYS Mechanical（图形界面）‌ 中，求解完成后直接点击左侧树状结构中的 ‌“Solution”‌ 即可进入后处理，查看等效应力、总变形等默认结果 ‌‌

在 ‌ANSYS Classic（命令行）‌ 中，输入 /POST1 进入 POST1 模块，使用 SET 命令加载结果步，例如：

apdl

/POST

SET,1 ! 加载第1个载荷步结果

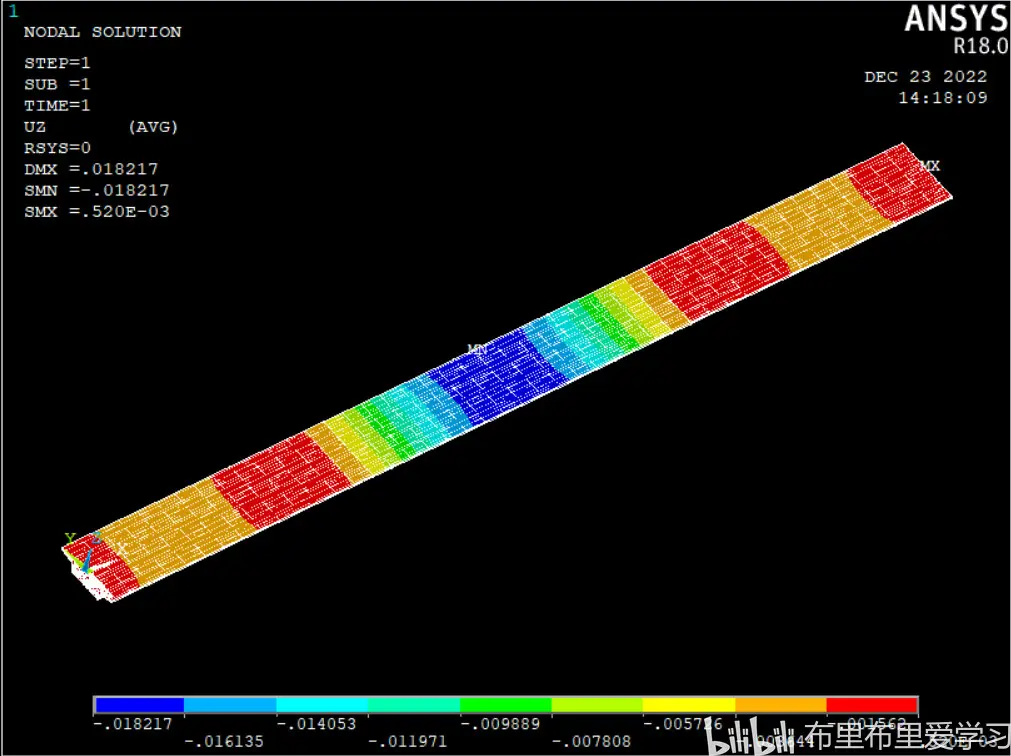

PLDISP,1 ! 绘制变形图

‌二、读取结果的具体操作方法‌


‌图形界面（推荐初学者）‌：

求解完成后，双击 ‌“Solution”‌ 或右键选择 ‌“Evaluate All Results”‌。

在结果列表中右键点击目标结果（如 ‌“Equivalent (von Mises) Stress”‌）。

选择 ‌“Insert” → “Probe”‌ 可创建探针，查看特定位置数值 ‌‌

导出数据：右键结果 → ‌“Export”‌ → 选择格式（CSV/TXT）→ 保存 ‌‌

‌命令流方式（适用于自动化）‌：

使用 APDL 命令提取并导出数据，例如提取节点位移：

apdl

/POST

SET,

*GET,NODE_NUM,NODE,0,NUM,MAX

*DIM,DISP_ARRAY,ARRAY,NODE_NUM,


*VGET,DISP_ARRAY(1,1),NODE,1,U,X

*VGET,DISP_ARRAY(1,2),NODE,1,U,Y

*VGET,DISP_ARRAY(1,3),NODE,1,U,Z

*CFOPEN,displacement,txt

*VWRITE,DISP_ARRAY(1,1),DISP_ARRAY(1,2),DISP_ARRAY(1,3)

(3F10.5)

*CFCLOSE

‌联合仿真（Workbench ↔ APDL）‌：

若在 Workbench 中完成分析，可通过插入 ‌Mechanical APDL‌ 单元导入结果到经典界面：

右键 ‌Solution‌ → ‌Transfer Data To New‌ → ‌Mechanical APDL‌。

右键 ‌Mechanical APDL‌ → ‌Update‌。

右键 → ‌Edit in Mechanical APDL‌，进入后使用 RESUME_DB 加载结果 ‌‌

‌三、支持的文件格式与导出选项‌


‌结果文件类型‌：.rst（结构）、.rth（热）、.rmg（电磁）等 ‌‌

‌导出格式‌：CSV、TXT、Excel（通过 Workbench 的 Export 功能）‌‌

‌第三方工具‌：可使用 ‌EnSight‌、‌Tecplot‌ 等专业后处理软件读取 .rst 文件 ‌‌

‌四、注意事项‌

确保加载的是‌正确的分析步/时间点‌，否则结果可能为空或错误 ‌‌

对于‌动力学或瞬态分析‌，建议使用 POST26 查看时间历程结果 ‌‌

若需批量处理，推荐使用 ‌Python 脚本‌ 或 ‌ACT 扩展工具‌ ‌‌

如需进一步操作指导，可参考官方文档或以下资源：

ANSYS Help Documentation

CSDN ANSYS 后处理教程 ‌‌
