ansys计算结果转为cad

将 ANSYS 计算结果转换为 CAD 格式，主要目的是将仿真模型或结果几何数据导入如 AutoCAD、SolidWorks 等 CAD 软件中进行进一步设计或展示。根据公开资料，以下是可行的方法和注意事项：

‌核心方法‌

‌1. 使用中性格式导出（推荐）‌

ANSYS 本身不直接生成 DWG/DXF 等原生 CAD 格式，但可通过以下‌中性格式‌实现兼容性转换：

‌STEP (.stp/.step)‌

‌IGES (.igs/.iges)‌

‌SAT (.sat)‌

‌Parasolid (.x_t/.x_b)‌

这些格式被绝大多数 CAD 软件（如 AutoCAD、SolidWorks、Creo、CATIA）广泛支持。

✅ ‌优先推荐 STEP 或 IGES‌，因为它们是开放标准，兼容性最好，尤其适用于几何模型交换 ‌‌

‌操作步骤（以 ANSYS Workbench 为例）‌

‌完成仿真分析‌，确保几何模型已生成。

在 ‌Project Schematic‌ 中，右键点击 ‌Geometry‌ → 选择 ‌Export‌。

在弹出窗口中：

选择文件类型为 ‌STEP‌ 或 ‌IGES‌。


指定保存路径和文件名。

点击 ‌Save‌ 完成导出。

在 CAD 软件（如 AutoCAD）中：

使用 ‌“打开”‌ 或 ‌“导入”‌ 功能。

选择刚导出的 .stp 或 .igs 文件即可加载模型 ‌‌

‌注意事项‌

‌单位一致性‌：确保 ANSYS 和 CAD 中的单位设置一致（如 mm 或 m），避免模型缩放错误 ‌‌

‌避免中文路径‌：ANSYS 对包含中文的文件路径敏感，建议使用纯英文路径 ‌‌

‌复杂模型简化‌：若模型含大量细小特征（如螺纹、倒角），导出前可在 CAD 或 ANSYS 中简化，防止导入失败 ‌‌

‌DWG/DXF 限制‌：虽然 ANSYS 可通过插件或第三方工具处理 DWG，但‌直接导出 DWG 不被原生支持‌，且 3D DWG 导入易出错，不推荐用于 3D 模型 ‌‌

‌替代方案（适用于结果数据可视化）‌

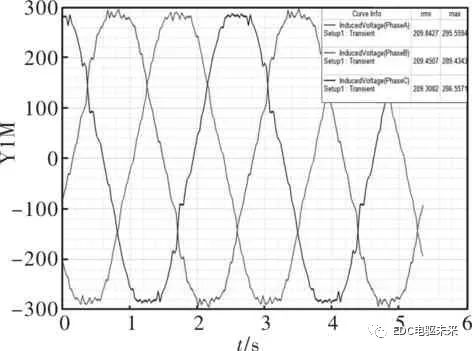

若需将‌计算结果‌（如应力、位移云图）导入 CAD，可考虑：

在 ‌ANSYS Mechanical‌ 中使用 ‌“Export Image”‌ 或 ‌“Animation”‌ 功能保存为图片或视频。

或通过 ‌DesignModeler / SpaceClaim‌ 导出几何后，在 CAD 中手动叠加结果数据（需配合后处理工具）‌‌

⚠️ 注意：‌ANSYS 的计算结果（如应力、温度等）是标量/矢量场数据，不能直接“转为”CAD 几何‌，只能将‌几何模型‌导出为 CAD 格式，结果数据需通过云图、图表等方式单独展示 ‌‌

‌总结‌

‌目标‌：将 ANSYS ‌几何模型‌转为 CAD 可用格式。

‌最佳实践‌：导出为 ‌STEP‌ 或 ‌IGES‌ 格式，再用 CAD 软件打开。

‌不推荐‌：直接使用 DWG/DXF 导出 3D 模型，兼容性差。

如需详细操作演示，可参考：ANSYS 导入 CAD 模型完全指南 ‌‌
