ansys应力分析结果怎么看

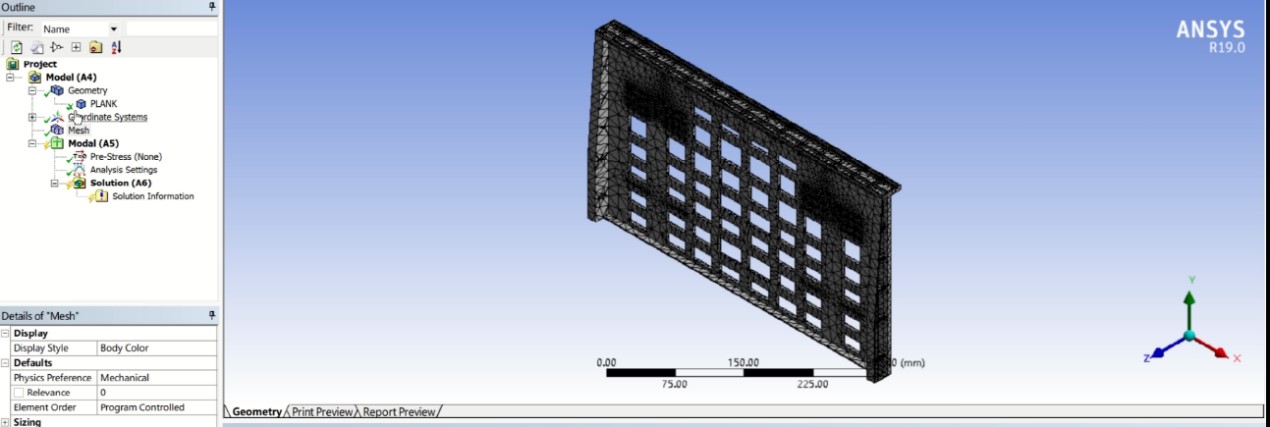

查看 ANSYS 应力分析结果主要通过‌后处理模块‌，重点关注‌等效应力（Von Mises）‌、‌主应力‌等指标，并结合‌7 种应力显示选项‌评估结果可靠性。‌‌‌

应力类型与含义

‌方向应力‌：SX、SY、SZ 分别为 X、Y、Z 轴方向应力，SXY、SYZ、SXZ 为三个方向的剪应力。‌‌‌

‌主应力‌：S1、S2、S3 为第一、二、三主应力，按大小排序，S1 为最大主应力。‌‌‌

‌等效应力‌：SEVQ（Von Mises 应力）遵循第四强度理论，适用于塑性材料（如钢材）；SINT（应力强度）遵循第三强度理论，值为第一主应力减第三主应力。‌‌

‌材料选择‌：脆性材料（混凝土、铸铁）多用第一强度理论看第一主应力；塑性材料用第三或第四强度理论看应力强度或 Von Mises 应力。‌‌


7 种应力显示选项

‌Unaveraged‌：未平均化的应力，基于积分点推算，相对准确但节点处可能多值。‌‌‌

‌Averaged‌：节点平均化应力，共享节点处取平均值，云图连续。‌‌‌

‌Nodal Difference‌：共享节点处最大应力减最小应力，反映节点应力梯度。‌‌‌

‌Nodal Fraction‌：节点应力差与平均应力的比率，反映平均化误差。‌‌‌

‌Elemental Difference‌：单元内部节点应力最大值减最小值。‌‌‌


‌Elemental Mean‌：单元内部节点应力的平均值。‌‌‌

‌Elemental Fraction‌：单元内部应力差与平均值的比率。‌‌‌

结果可靠性判断

‌收敛性检查‌：关注节点位置 Average 值与 Unaverage 值的差异，通常不超过 5% 认为结果可信。‌‌‌

‌梯度评估‌：Nodal Fraction 与 Elemental Fraction 值越小越好，理想情况应逼近零，值过大意味着需细化网格。‌‌‌

‌应力集中‌：Nodal Difference 大的区域通常是应力集中发生的地方，需进一步分析。‌‌‌
