ansys位移分析结果怎么看

在ANSYS中查看位移分析结果，主要通过后处理器（如POST1）生成位移云图、查看位移分量和矢量图，并结合DMX、SMX等关键参数评估结构变形。

查看位移结果的基本方法

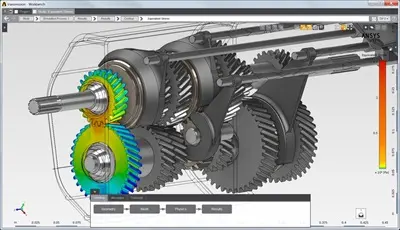

‌生成位移云图‌：在通用后处理器（POST1）中，使用PLNSOL, U, SUM命令或对应GUI路径（Main Menu > General Postproc > Plot Results > Contour Plot > Nodal Solu）显示总位移云图，颜色梯度（通常蓝到红）表示位移大小，图例中DMX（Deformation Maximum）标识最大位移值。‌‌‌

‌查看方向位移分量‌：通过PLNSOL, U, X（或Y、Z）命令分别显示X、Y、Z方向的位移云图，用于分析特定方向的变形或运动干涉。‌‌‌

‌提取节点位移数据‌：使用查询工具（Probe）点击模型节点直接读取位移值，或通过APDL命令（如*GET, UX_NODE, NODE, 100, U, X）获取特定节点的位移分量。‌‌‌


‌显示位移矢量图‌：在Vector Plot中选择位移选项，可绘制位移方向箭头，直观展示变形模式。‌‌‌

解读位移结果的关键要点

‌关注最大位移（DMX）‌：云图中的DMX值反映结构整体变形程度，需与设计允许的变形限值对比判断是否合格。‌‌

‌分析位移分布‌：通过云图颜色变化和等值线密集度识别位移梯度大或异常区域，这些位置可能为结构薄弱点。‌‌‌

‌检查位移分量‌：UX、UY、UZ分量有助于发现特定方向的过度变形（如Y向位移过大可能导致装配干涉），而合位移（USUM）仅反映整体变形，可能掩盖方向性问题。‌‌‌


‌考虑边界条件影响‌：位移结果受模型约束和载荷设置影响，需确保边界条件符合实际工况，否则可能导致解读错误。‌‌‌

位移结果的工程应用与验证

‌结构刚度评估‌：总位移（USUM）常用于判断结构是否满足刚度要求，如位移超过限值则需优化设计。‌‌‌

‌运动干涉检查‌：通过方向位移分量模拟机构运动，预测部件间隙是否足够，避免碰撞。‌‌‌

‌结果验证‌：将仿真位移与理论计算或实验数据对比，校核模型准确性，尤其注意材料非线性和大变形效应可能使位移分析复杂化。‌‌‌
