ansys选择面而不选体上的面

在 ANSYS 中，“选择面而不选体上的面”这一表述可能存在歧义。结合常见使用场景，通常理解为：‌仅选择模型中独立存在的面（如几何体的外表面、接触面等），而不选择属于某个体（实体）内部或附属于该体的面‌。

根据公开资料和 ANSYS 的操作逻辑，以下是几种典型情况下的解决方法：

‌1. 若目标是选择某个体的所有外表面（而非体本身）‌

‌在 ANSYS Workbench 中‌：

进入 ‌DesignModeler‌ 或 ‌SpaceClaim‌ 环境。

使用鼠标直接点击目标面，或按住 ‌Ctrl + 左键‌ 多选。

或使用右键菜单中的 ‌“Select Other”‌ 功能，避免误选体。

‌在 ANSYS Classic（APDL）中‌：


先选中目标体（select, entities, volumes, by num/pick）。

再切换到面选择模式（select, entities, areas）。

选择 attached to > volume all，即可选中该体所有外表面，‌而不选中体本身‌‌‌

‌2. 若目标是选择两个体相交后产生的新面（如球与立方体相交后的外露面）‌

需先对两个体进行 ‌布尔运算‌（如相加、相减或分割），生成新的组合体。

运算后，原体的内部面会被隐藏或删除，仅保留外部接触面。

此时可直接通过 ‌面选择工具‌（按位置、法向、编号等）选中所需面‌‌

‌3. 若希望避免选中“体”而只选其上的“面”‌

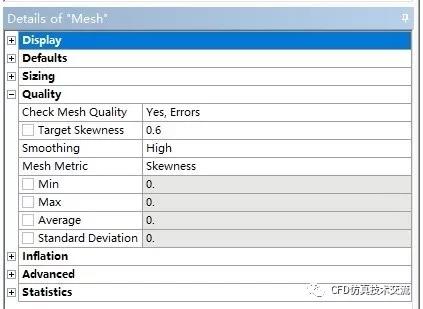

在 Workbench 环境下：

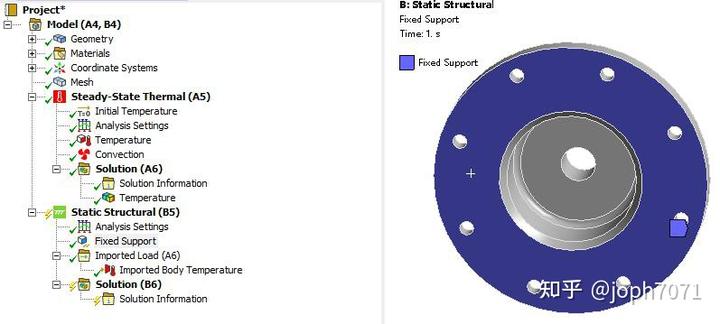

确保 ‌选择工具栏‌ 中激活的是 ‌“Face”（面）模式‌，而非 “Body”（体）模式‌‌

可使用 ‌“Flood Area”‌ 功能一次性选中整个体的所有面（但不会选中体实体）‌‌

在 Classic 环境下：


使用 ASEL 命令配合 EXT 选项可选择体外部的所有面（忽略内部面）‌‌

‌关键区别说明‌

‌“体上的面”‌ 通常指属于某个实体的几何面（如立方体的6个面）。

‌“不选体上的面”‌ 可能意指：

只选独立存在的面（如导入的 CAD 中的独立面）；

或只选接触面、边界面，而非内部面；

或在选择时避免连带选中整个体。

若实际需求是 ‌仅选接触面、外表面或特定几何面‌，建议结合 ‌布尔运算 + 面选择工具 + 视图过滤‌ 实现精确选择。

如需进一步操作指导，可说明具体模型类型（如是否为布尔运算后的组合体）或使用模块（Workbench / Classic）。
