ansys选择梁的截面

在 ANSYS 中选择梁的截面，需根据所使用的界面（Workbench 或 Classic APDL）和截面类型（标准或自定义）采取不同操作。以下是主流方法的清晰指引：

‌一、ANSYS Workbench 环境下选择梁截面‌

‌使用内置标准截面‌

在 ‌Engineering Data‌ 或 ‌Model‌ 中定义材料后，进入 ‌Geometry‌ 或 ‌Mechanical‌。

在 ‌Outline‌ 树中选中梁线体（Line Body）。

在 ‌Details of Beam Section‌（或类似属性面板）中：

点击 ‌Profile‌ 下拉菜单。

选择常见类型如：‌Rectangle（矩形）‌、‌Circle（圆形）‌、‌I-Beam（工字钢）‌、‌Channel（槽钢）‌、‌L-Section（L形）‌ 等 ‌‌

输入对应尺寸（如宽度 b、高度 d、壁厚等），截面将自动应用到梁上 ‌‌

‌导入自定义截面（适用于异形截面）‌

在 ‌SpaceClaim‌ 或 ‌DesignModeler‌ 中绘制截面轮廓，并确保：

截面为封闭平面区域；

设置唯一颜色（用于识别）；


定义局部坐标系（原点通常位于形心）‌‌

导出为 .scdoc 或 .sat 格式。

在 Workbench 的 ‌Beam Section‌ 中点击 ‌More Profiles‌ → ‌Import‌ → 选择文件即可加载 ‌‌

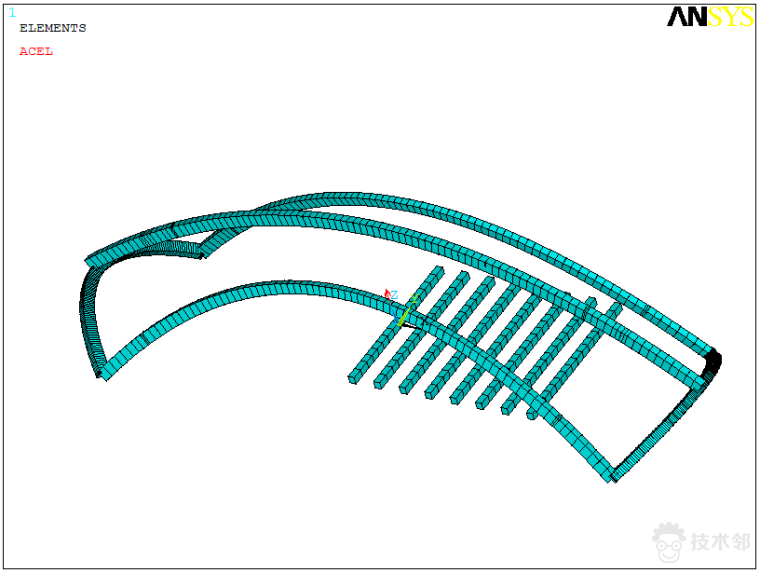

‌二、ANSYS Classic (APDL) 环境下定义梁截面‌

使用 ‌SECTYPE‌ 和 ‌SECDATA‌ 命令组合定义截面：

‌矩形截面‌：

apdl

SECTYPE, 1, BEAM, RECT

SECDATA, b, d ! b: 宽度, d: 高度

‌工字钢截面‌：

apdl

SECTYPE, 2, BEAM, I

SECDATA, H, Bf, Bf, tf, tf, tw ! H: 高, Bf: 翼缘宽, tf: 翼缘厚, tw: 腹板厚


‌圆形截面‌：

apdl

SECTYPE, 3, BEAM, CSOLID

SECDATA, r, n ! r: 半径, n: 周向网格数（可选）

定义后通过 ‌SECNUM‌ 指定当前截面 ID，并用 ‌LATT‌ 或 ‌REAL‌ 将截面分配给梁单元 ‌‌

‌三、关键注意事项‌

‌截面方向‌：梁截面的局部坐标系由 ‌Orientation KeyPoint‌ 决定，若方向错误（如工字钢“躺倒”），需在 Workbench 中调整 ‌Orientation Angle‌，或在 APDL 中指定关键点 ‌‌

‌偏置设置‌：若截面形心与梁轴线不重合，使用 ‌SECOFFSET‌ 命令设置偏移（如 SECOFFSET, CENT 表示对齐形心）‌‌

‌自定义截面限制‌：APDL 支持更灵活的自定义截面（通过 SECWRITE/SECREAD），而 Workbench 需借助 SpaceClaim 或外部 CAD 文件 ‌‌

如需进一步操作演示，可参考官方文档：

Creo Ansys Simulation - 梁截面定义 ‌‌
