ansys线上选不上点

在 ANSYS 中“线上选不上点”通常出现在 ‌经典界面（APDL）‌ 或 ‌Workbench 的前处理模块（如 Mechanical）‌ 中，原因和解决方法如下：

‌常见原因与解决方法‌

‌未进入正确的选择模式‌

在 ANSYS 经典界面中，需先通过 KSEL（关键点选择）、LSEL（线选择）等命令激活对应实体类型。若未正确设置选择类型，可能无法选中目标。

‌未划分网格或几何未激活‌

若模型未生成网格，或 Geometry 单元未刷新，某些选择功能会失效。建议：

在 Project Schematic 中 ‌右键 Geometry → Refresh‌；

确保已执行网格划分（Mesh）。

‌选择工具未启用或模式错误‌

在 Workbench Mechanical 中：


点击图形窗口右上角的 ‌“Cursor Mode”‌ 下拉菜单；

确保选择了 ‌“Vertex”（顶点/关键点）‌ 或 ‌“Edge”（边/线）‌ 模式；

使用 ‌Single Select（单选）‌ 或 ‌Box Select（框选）‌ 并配合 ‌Ctrl + 左键‌ 多选。

‌命令流使用不当（APDL 经典界面）‌

若使用命令流，注意：

必须先输入 /PREP7 进入前处理；

使用 LSEL 选择线后，再用 LSLA 或 NSLL 选择线上节点；

示例：选中某条线上的所有节点 → LSEL,S,LINE,1 → NSLL,S,

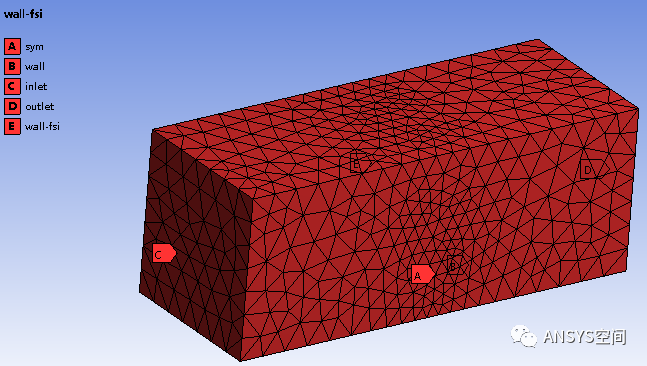

‌命名选择（Named Selection）未创建或绑定失败‌

在 Workbench 中，直接拖拽材料或载荷到几何体常失败。正确做法：


创建 ‌Named Selection‌，框选目标线或点；

在载荷/约束或材料定义中，‌引用该 Named Selection‌。

‌推荐操作步骤（Workbench 环境）‌

‌刷新几何与网格‌

右键 ‌Geometry → Refresh‌；

确保 ‌Mesh‌ 已生成。

‌启用点/线选择模式‌

图形窗口右上角 → ‌Cursor Mode → Vertex/Edge‌；

选择模式设为 ‌Single Select‌。

‌使用 Named Selection 绑定‌


右键 ‌Named Selections → Insert → Named Selection‌；

框选目标线或点，命名（如 Line_1）；

在后续设置（如载荷、约束）中选择该 Named Selection。

‌若仍无效，尝试 APDL 命令强制选择‌

插入 ‌CommandObject (APDL)‌，输入：

apdl

/PREP

LSEL,S,LINE,1 ! 选择线号为1的线

NSLL,S,1 ! 选择该线上所有节点

⚠️ 注意：在复杂装配体中，‌避免直接拖拽材料或载荷到几何体‌，务必通过 ‌Named Selection‌ 明确定义作用域，否则会静默失败 ‌‌

如问题持续，可检查是否因 ‌语言包或路径配置异常‌ 导致 GUI 响应异常，参考 ‌‌

中的材料库修复步骤（适用于 Mechanical 界面完全无响应的情况）。
