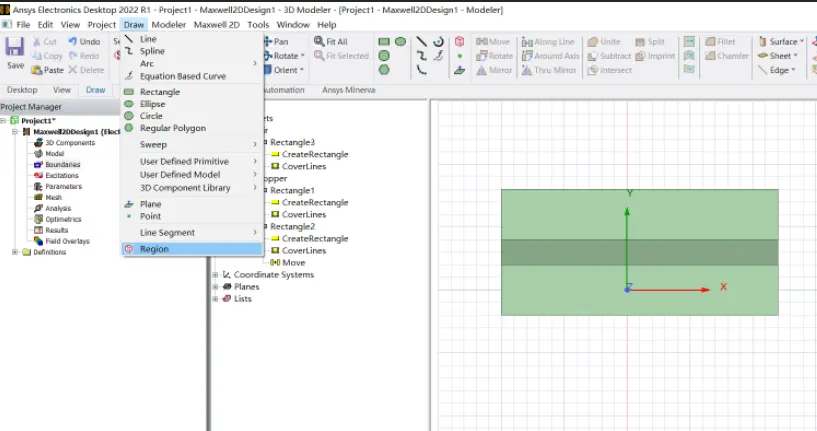

ANSYS 网格类型选择需根据几何复杂度、分析类型和精度要求综合判断，主流类型包括四面体、六面体及混合网格，划分方法涵盖 Automatic、Tetrahedrons、Hex Dominant、Sweep、MultiZone 等多种选项 。
主要网格类型及适用场景
四面体网格（Tetrahedrons）
特点：由四个三角形面围成的三维单元，具有 4 个节点，可自动适应复杂几何形状 。
适用场景：复杂或不规则几何体、CAD 模型中较难进行六面体划分的情况 。
优点：网格生成自动化程度高，不易出现不规则单元，适合局部细化 。
缺点：网格质量较差时计算精度可能降低，收敛性较差，尤其在大变形和非线性问题中 。
细分算法：Patch Conforming：默认考虑所有面和边，适度简化 CAD，适合需要考虑小细节的情况 。
Patch Independent：基于 ICEM CFD 技术，对长边面、面修补和短边有用，适合忽略倒角、小孔等小细节的情况 。
六面体网格（Hexahedral）
特点：由六个矩形面围成的立方体形状，通常由 8 个节点定义，网格形状规整 。
适用场景：规则几何体如长方体、圆柱体、扁平结构等 。
优点：计算精度较高，计算效率高，收敛性好，内存利用效率最高 。
缺点：对复杂几何体划分困难，可能需要手动划分或分割几何体 。
精度对比：六面体单元在模拟边界层时误差可降低 40% 上面，计算精度优于四面体 。
混合网格（Hybrid Mesh）
特点：结合四面体、六面体、棱柱、金字塔等多种单元类型 。
适用场景：模型部分区域规则、部分区域复杂的情况 。
优点：兼顾效率和精度，在规则区域用六面体提高效率，复杂区域用四面体保证适应性 。
常见组合：Hex Dominant：六面体主导，包含少量金字塔和四面体单元 。
Tetra+Prism：核心区四面体，近壁面区域添加棱柱层，适合 CFD 边界层流动 。
Hexcore：核心区六面体占比可达 70-80%，与边界层 Prism 无缝衔接 。
网格划分方法选择
Automatic（自动网格划分）
最傻瓜化的方式，一般对于初学者适用，软件根据几何特征自动选择合适方法 。
Tetrahedrons（四面体网格划分）
包含 Patch Conforming 和 Patch Independent 两种算法，适合复杂几何 。
Hex Dominant（六面体主导网格划分）
采用六面体单元为主，包含少量金字塔和四面体单元，适合半规则几何 。
Sweep（扫掠法）
适合可扫掠的几何体，如拉伸、旋转形成的结构，可生成纯六面体网格 。
MultiZone（多区法）
将几何体划分为多个区域，分别采用不同网格方法，适合复杂装配体 。
Inflation（膨胀法）
用于边界层网格生成，在壁面附近添加多层棱柱单元，适合 CFD 分析 。
Cartesian（笛卡儿法）
基于笛卡儿坐标系的网格划分，适合快速方案比较 。
选择建议与质量控制
基于几何特征选择
简单规则几何：优先选择六面体网格或 Sweep 方法，计算精度高、效率高 。
复杂不规则几何：选择四面体网格或 Tetrahedrons 方法，自动化程度高 。
混合几何：采用混合网格，规则区域用六面体，复杂区域用四面体 。
基于分析类型选择
结构分析：需加密应力集中区域，可考虑高阶单元提高精度 。
百科
流体分析（CFD）：近壁面区域添加 Prism 边界层，第一层高度根据 y+ 值设置（低速流动 0.01-0.1mm，高速流动 0.001-0.01mm）。
模态分析：倾向均匀网格以减少计算时间 。
百科
网格质量检查
Element Quality：值越接近 1 说明网格质量越好，衡量准则为网格边长比 。
关键指标：边长比（线性单元小于 3，二次单元小于 10）、扭曲度、疏密过渡、节点编号排布 。
注意事项：质量太差的网格会中止计算，重点研究部位应保证高质量网格 。
实际操作建议
初学者先从自动网格划分开始，让仿真跑起来再慢慢优化 。
先全局后局部，合理分配网格密度，受力集中区域局部细化 。
生成网格后必须检查质量，有问题及时优化 。
可先用小规模四面体网格快速验证模型设置，再针对关键区域采用混合网格精细化计算 。
