ansys怎么选中内表面

在 ANSYS 中选中‌内表面‌（即模型内部的几何面，如流道壁面、腔体内壁等），根据所使用的模块不同，操作方式有所差异。以下是主流场景下的操作方法：

‌一、在 ANSYS DesignModeler (DM) 或 SCDM 中选内表面‌

适用于‌流体域抽取‌或‌内流场建模‌。

‌方法1：使用 Fill 功能（By Cavity）‌

在 Tree Outline 中选中几何体。

菜单栏选择 ‌Tools → Fill‌。

在 Details View 中设置 ‌Fills By = Cavity‌。

用鼠标‌框选整个模型‌（此时所有内外表面均被高亮）。

切换选择模式为‌点选‌（点击箭头图标），‌按住 Ctrl 键逐个点击并取消外部表面‌，仅保留内表面。

确认后，系统将自动识别由内表面围成的流体域 ‌‌

‌方法2：使用 Volume Extract（SCDM）‌

导入模型并透明显示。

在 ‌Prepare‌ 标签页中选择 ‌Volume Extract‌。

选择‌内表面的一个面‌（如流道内壁）。

勾选 ‌Preview inside faces‌，拖动进度条可预览所有内表面。

确认后生成内部流体域 ‌‌

‌二、在 ANSYS Meshing 中选内表面‌

适用于‌网格划分前定义边界条件或局部加密‌。


‌方法1：使用 Section Plane 切割模型‌

在左下角切换到 ‌Section Planes‌ 栏。

点击 ‌New Section Plane‌，在模型上拖动创建切割面。

切开后即可‌直接点选内表面‌ ‌‌

‌方法2：隐藏外部面‌

选中外表面 → 右键 → ‌Hide Face‌，内表面即显露可选 ‌‌

‌三、在 ANSYS Classic (APDL) 中选内表面‌

适用于‌命令流操作或复杂几何‌。


使用‌链式扩展法‌选择内表面：

apdl

allsel

asel,s,,,628 ! 选中一个已知内表面

*do,k,1,50 ! 循环扩展

lsla ! 面→线

asll ! 线→面

asel,r,ext ! 取消外部面

asel,u,loc,x,0 ! 去除边界面（根据坐标调整）

*enddo

cm,ashside,area ! 将内表面编组 ‌‌:ml-citation{ref="9" appearance="aggregated" data="citationList"}

‌四、通用技巧（适用于 WB 和 Classic）‌

‌结合局部放大与拖动选择‌：按住鼠标左键慢拖，待目标面变色后松开 ‌‌

‌利用附着关系‌：先选中体，再选其附着面（如 Select → Entities → Areas → Attached to Volume）‌‌

‌使用命名选择（Named Selection）‌：选中内表面后右键 → ‌Create Named Selection‌，便于后续施加边界条件 ‌‌

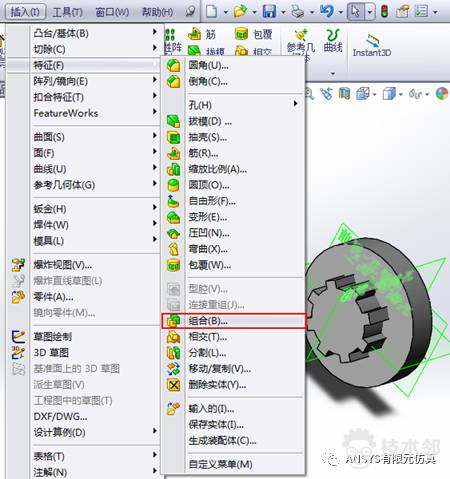

💡 ‌提示‌：若模型为‌多体部件‌（Multi-Body Part），建议先在 DesignModeler 中使用 ‌Form New Part‌ 或 ‌Boolean‌ 操作合并/分离几何，便于统一选择内表面 ‌‌
