ansys如何查看荷载是否添加

在 ANSYS 中查看荷载是否已成功添加，需根据所使用的模块（如 ‌Mechanical‌ 或 ‌APDL‌）采用不同方法。以下是主流操作方式：

‌一、ANSYS Mechanical（Workbench）中查看荷载‌

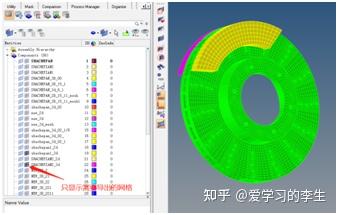

‌图形界面确认‌：

在 ‌Outline 树‌中，载荷分支（如 Force、Pressure 等）图标会变为 ‌完成状态‌（无感叹号或问号），表示已正确定义并应用 ‌‌

载荷名称旁显示数值，且图形窗口中可见箭头、颜色等可视化标识 ‌‌

‌列表查看具体值‌：

右键点击载荷 → 选择 ‌“Details”‌ 查看详细参数（大小、方向、作用域等）‌‌


对于表面效应单元施加的载荷，应使用 ‌List > Reaction Solution‌ 查看实际分配到节点的外部载荷，而非 Nodal Load（后者包含内力）‌‌

‌批量导入载荷验证‌：

若通过 External Data 导入多文件载荷，可在 ‌Worksheet 表格‌中核对文件映射、时间步和缩放系数 ‌‌

执行脚本后，系统提示 “=== 导入完成...” 并自动绑定命名选择（Named Selection）‌‌

‌二、ANSYS APDL（经典界面）中查看荷载‌

‌基本查看命令‌：

‌PLNSOL / PLESOL‌：求解后查看应力、位移等结果，间接验证载荷是否生效。


‌SFTRAN 命令‌：将几何模型上的载荷（如面压力）转换到有限元模型，‌无需求解即可在图形窗口显示‌ ‌‌

‌LIST > LOAD > SOLIDMODELLOADS‌：列出当前所有施加在实体模型上的载荷和约束 ‌‌

‌查看具体载荷类型‌：

‌DOF 约束‌：Utility Menu > List > Loads > DOF Constraints ‌‌

‌集中力‌：Utility Menu > List > Loads > Forces ‌‌

‌压力（面载荷）‌：Utility Menu > List > Loads > Surface > on all Areas ‌‌

‌命令流验证‌：

使用 ‌*GET‌ 或 ‌PRNSOL‌ 提取特定节点/单元的载荷值。

对于表格或函数定义的载荷，可通过 ‌*DIM + *SET‌ 定义参数后打印验证 ‌‌

‌三、通用建议‌

‌确保载荷作用域正确‌：检查是否误选了未参与分析的几何体或节点。

‌区分“施加”与“求解”‌：载荷可在求解前查看，但某些载荷（如几何模型上的）需经 SFTRAN 转换或求解后才能在有限元模型上显示 ‌‌

‌使用 STAT 命令‌：在 APDL 中输入 STAT, INRTIA 可查看惯性载荷状态 ‌‌

⚠️ 注意：若使用 ‌表面效应单元（SFE）‌，务必通过 ‌Reaction Solution‌ 获取真实外部载荷，避免误读节点平衡力 ‌‌
