ansys如何在桁架中间加荷载

在 ANSYS 中对桁架结构的‌中间位置施加荷载‌，需根据所使用的建模方式（实体模型或有限元模型）和荷载类型（集中力、分布力等）采取不同操作。以下是基于公开资料整理的通用方法：

‌核心步骤概览‌

‌荷载类型‌：桁架通常使用 ‌Link180‌ 单元（适用于空间桁架）‌‌

该单元仅能承受轴向力，因此荷载必须施加在‌节点‌上

‌中间加荷载‌：若需在杆件中间施加集中力（如垂直于杆轴），需将该杆‌划分为两个单元‌，并在中间新增一个节点，再将荷载施加至此节点。

‌具体操作流程（以 ANSYS APDL 或 Workbench 为例）‌

‌修改几何模型‌

在目标桁架杆的‌中点插入一个新节点‌，将原单根杆分为两段。

可通过 KPT（关键点）或 N（节点）命令手动创建，或使用网格划分工具自动在中点添加节点。

‌重新连接单元‌

删除原杆单元，用两个新单元连接新三段节点（例如节点 i → 中点 → 节点 j）。

‌施加集中荷载‌

进入求解模块：Main Menu → Solution → Define Loads → Apply → Structural → Force/Moment → On Nodes ‌‌


选择中间新增的节点，输入荷载值（如 FY = -2500 N）‌‌

‌求解与后处理‌

设置分析类型为 Static ‌‌

执行求解：Solution → Solve → Current LS ‌‌


查看结果：General Postproc → Plot Results → Contour Plot → Nodal Solu ‌‌

‌注意事项‌

‌Link180 单元不支持直接在杆件中间施加横向荷载‌，必须通过‌节点荷载‌实现 ‌‌

若荷载为‌分布力‌（如风压），需转换为‌等效节点荷载‌ ‌‌

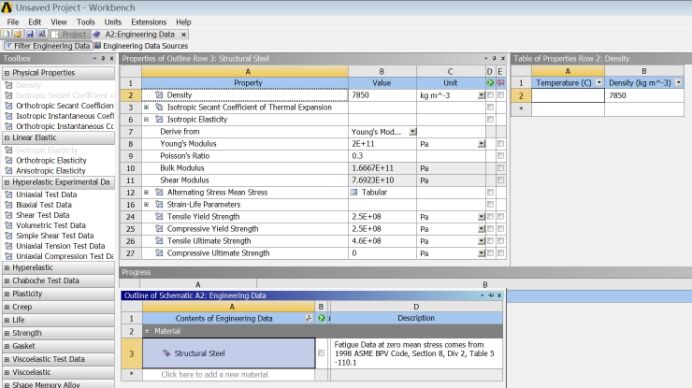

在 ‌ANSYS Workbench‌ 中，可通过“Split Line”或“Inflation”功能在杆中点生成节点，再施加力 ‌‌

‌参考示例‌

‌‌

中通过镜像建模后，在上方两个节点施加 -2500 N 的 Y 方向集中力。

‌‌

使用 FK,4,FY,-P 命令对节点 4 施加集中荷载。

如需详细命令流或 GUI 操作截图，可参考以下资源：

ANSYS18.0空间桁架模型搭建与施加载荷 ‌‌

Ansys Workbench 平面桁架静力学分析 ‌‌
