在 ANSYS 中添加均布载荷，需根据所用模块（如 Workbench 或 APDL）、模型类型（实体、梁、壳等）以及载荷形式（压力、力、线载荷等）采取不同方法。以下是核心操作要点：一、基本原理
均布载荷通常指单位面积或单位长度上的恒定载荷。
在 ANSYS 中：若使用 Pressure（压力），需输入压强值（单位：Pa 或 N/mm²），系统自动乘以作用面积得到合力。
若使用 Force（力），则直接输入总合力，适用于集中作用于节点或边的情况。
例如：合力为 2000 N，作用面积为 S，则 Pressure 应输入 2000/S，而非 2000
二、常见场景与操作步骤
1. 在实体/面模型上施加均布压力（推荐方式）
适用于大多数结构分析（如圆柱面、平板等）。
路径（Mechanical APDL）：text
Main Menu > Solution > Define Loads > Apply > Structural > Pressure > On Areas
选择目标面 → 输入压强值（如 2000/S）

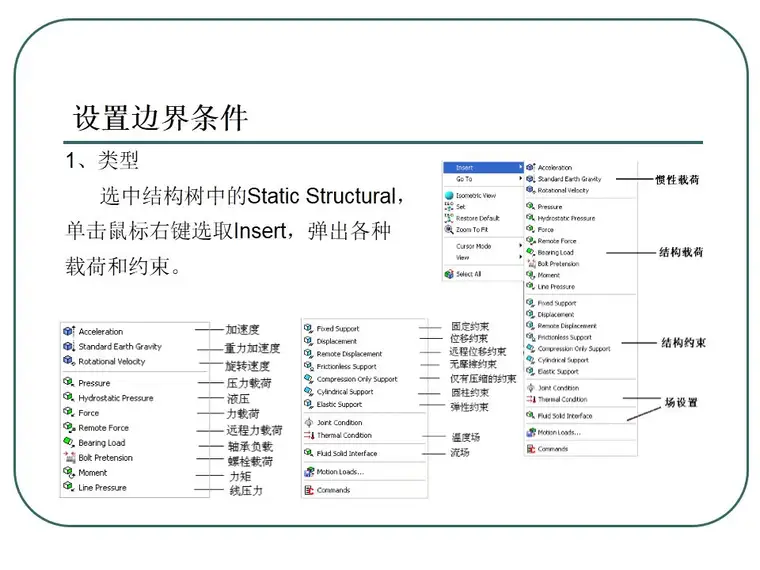

在 Workbench 中：在 Static Structural 环境下，右键 → Insert > Pressure。
选择目标面 → 输入压强值
2. 在梁单元上施加均布载荷
适用于桁架、框架等梁结构。
使用 SFBEAM 命令（APDL）：apdl
SFBEAM, ALL, LKEY, PRES, VALI, VALJ
LKEY：载荷作用面（如 4 表示顶面）。
VALI, VALJ：梁两端的均布载荷值（单位：N/m）
在 Workbench 中：右键 → Insert > Beam Load → 选择梁 → 设置类型为 Pressure 或 Force，并指定方向
3. 局部区域施加均布载荷（仅部分面）
需先创建独立几何区域。
在 DesignModeler 中：使用 Imprint Face 功能，通过草图划分出目标区域
在 Mechanical 中：选择该印记面 → 施加 Pressure 载荷
4. 复杂方向或曲面均布载荷
若需沿特定方向（非法向）施加均布压力：使用 宏文件（如 Arbpres.mac）可实现任意曲面、任意方向的均布载荷
或使用 表面效应单元（如 SURF154）模拟投影荷载
三、常见误区提醒
❌ 错误：将合力 2000 N 直接输入为 Pressure → 实际载荷变为 2000×S
✅ 正确：Pressure = 合力 / 作用面积
⚠️ 注意单位一致性：力用 N，面积用 m² 或 mm²，确保压强单位为 Pa 或 N/mm²
四、验证与查看结果
变形量查看：text
Main Menu > General Postproc > Plot Results > Contour Plot > Nodal Solu > DOF Solution > USUM
变形量为位移（有单位），非应变（无量纲）
载荷是否正确施加：使用 /PSF, PRES, NORM, 2 显示压力箭头
使用 SFELIST 查看梁单元载荷值
如需进一步操作指导，可参考官方文档或具体模型类型选择对应流程。
