在 ANSYS 中对仿真结果进行处理，主要通过后处理（Postprocessing）阶段完成。根据所使用的 ANSYS 环境（经典 APDL 或 Workbench）和分析类型（静力学、流体、模态等），操作略有不同。以下是通用且关键的处理流程：一、进入后处理模块
ANSYS 经典界面（APDL）：通用后处理器：输入 /POST1 或点击菜单栏 Main Menu > General Postproc。
时间历程后处理器：用于瞬态/动力学分析，输入 /POST26 或选择 Main Menu > TimeHist Postpro。
ANSYS Workbench：求解完成后，系统自动跳转至 Results 标签页，即为后处理主界面。
二、读取结果数据
必须先加载结果文件，否则无法显示任何结果。

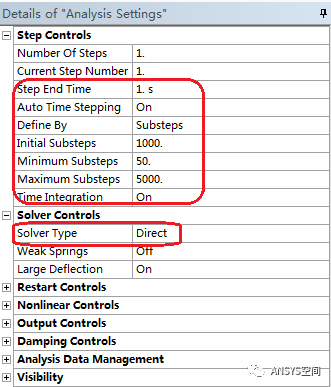

APDL：在 /POST1 下，使用 Read Results → 选择载荷步/子步（如 First Set）
Workbench：通常自动加载，若未显示，可手动点击 Import Results
三、常用结果处理操作
生成云图（Contour Plots）
应力：如 von Mises 应力（评估屈服）、主应力（评估脆性断裂）。
变形：查看总位移或分量位移。
流体：速度、压力、湍流强度、水体积分数（多相流）
操作路径：APDL：Plot Results > Contour > Nodal Solu 或 Element Solu
Workbench：左侧面板拖拽 Stress、Deformation 等到模型上
查看矢量/流线图（适用于 CFD）
显示速度方向、涡流等（如船模尾流）
操作：Plot > Vectors 或 Streamlines。
创建等值面/截面
提取特定位置的结果（如水体积分数为 0.5 的自由面）
Workbench：Insert > Iso-Surface 或 Section Plane。
提取数值结果
最大/最小值：Workbench 云图细节栏直接显示；APDL 使用 *GET 命令
节点/单元值：APDL 用 PRNSOL 或 PRESOL 列表；Workbench 使用 Probe 工具
路径分析（Path Operation）
沿指定路径（如焊缝、梁轴线）提取应力、位移变化
Workbench：Insert > Path → 手动选点 → Path Plot。
动画与时间历程（瞬态/模态）
模态振型：Animate > Mode Shape
瞬态响应：在 /POST26 中定义变量并绘制时程曲线
四、数据导出与报告生成
导出图像：APDL：File > Export > Image，建议选 PNG + 高分辨率
Workbench：右上角 Export Picture。
导出数据：APDL：用 *VWRITE 或命令流输出到文件
Workbench：Export > Table Data 或使用 PyAnsys 自动化处理
生成报告：Workbench 支持 Report Generation（插入图像、数值、图表）。
五、注意事项
区分结点解（Nodal）与单元解（Element）：位移、温度等用结点解（光滑连续）。
应力、应变等派生量应查看单元解，避免平均化掩盖应力集中
多载荷步/模态：确保读取了正确的结果集
CFD 后处理：注意参考系、坐标系设置（如曲线坐标系用于船模出口）
如需进一步学习，可参考以下资源：ANSYS Workbench 后处理官方指南
PyAnsys 读取结果教程
