ansys如何将一个平面拆分两个

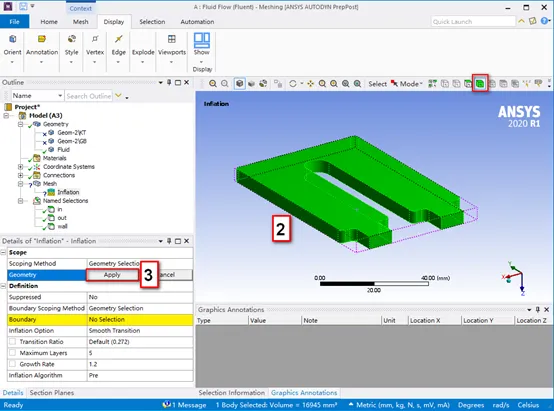

在 ANSYS 中将一个平面拆分为两个，常用的方法包括使用 ‌工作平面切割‌、‌面切割‌ 或 ‌草图印记（Imprint）‌。根据当前主流版本（如 ANSYS Workbench 2026 R1）和公开资料，推荐以下操作方式：

‌主要方法‌

‌方法一：使用草图 + Imprint（适用于 DesignModeler）‌

在 ‌DesignModeler‌ 中打开目标平面。

在该平面上绘制一条 ‌草图线‌（作为分割边界）。

进入 ‌Operations‌ 菜单 → 选择 ‌Surface‌ → 点击 ‌Imprint‌。


在弹出对话框中确认选择，点击 ‌OK‌ 完成分割 ‌‌

‌方法二：使用 Slice 功能（适用于 3D 几何中的面切割）‌

创建一个 ‌参考平面‌（Create → Plane），调整其位置和方向以匹配切割需求。

选择 ‌Create → Slice → Slice by Plane‌。

选择目标面和参考平面，点击 ‌Generate‌ 即可将原面一分为二 ‌‌

‌方法三：利用已有面或线进行布尔切割‌

若已有另一个面或线与目标平面相交：

使用 ‌Boolean → Subtract‌ 或 ‌Overlap‌ 操作实现分割 ‌‌

或使用 ‌Divide → Area by Line‌ 命令直接按线切割 ‌‌

‌注意事项‌

分割后原平面变为两个独立面，各自可独立赋材料、设边界条件或划分网格。

若使用 ‌Imprint‌，确保草图完全穿过目标面，否则分割无效。

所有操作建议在 ‌DesignModeler‌ 或 ‌Geometry‌ 模块中完成，而非 Mesh 模块。

如需详细图文步骤，可参考：ANSYS DesignModeler 面分割指南 ‌‌
