ansys如何读取结果文件

在 ANSYS 中读取结果文件（如 .RST、.RTH 等）主要通过 ‌通用后处理器（POST1）‌ 或 ‌时间历程后处理器（POST26）‌ 实现。以下是基于权威公开资料整理的核心方法：

‌一、使用命令流（APDL）读取结果文件‌

‌指定结果文件‌：使用 FILE 命令指定要读取的结果文件名和扩展名。

示例：

apdl

FILE, filename, RST ! 读取名为 filename.RST 的结构分析结果文件

‌加载结果数据‌：使用 SET 或 INRES 命令从结果文件中读取特定子步或载荷步的数据。

常用命令包括：

SET, 1：读取第一个子步结果

SET, LAST：读取最后一个子步结果

INRES, ALL：读取所有子步结果（适用于 POST26）

‌进入后处理模块‌：

apdl

/POST1 ! 进入通用后处理（适用于静态、模态等）


/POST26 ! 进入时间历程后处理（适用于瞬态、多载荷步）

更详细命令说明可参考：‌‌

‌二、使用图形界面（GUI）读取结果文件‌

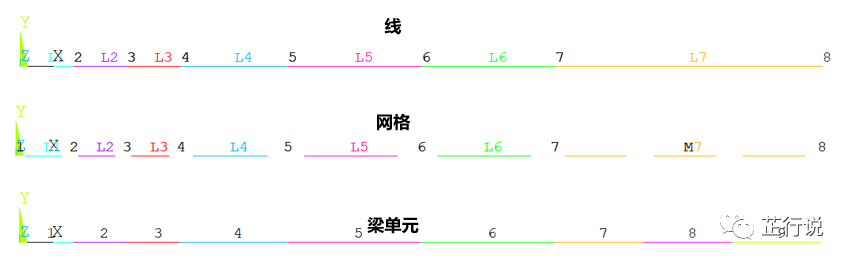

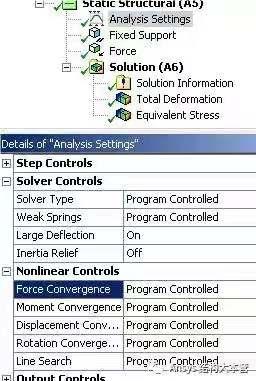

完成求解后，进入 ‌Solution‌ 模块。

在左侧树状结构中右键点击结果项（如 ‌Total Deformation‌、‌Equivalent Stress‌）。

选择 ‌“Export”‌ → 选择格式（如 CSV、TXT）→ 设置保存路径并导出。

‌‌

若需读取非默认结果文件：

路径：‌Main Menu → General Postproc → Data & File Options‌

在 ‌Results file to be read‌ 中选择 ‌Read single result file‌

浏览并选择目标 .RST 或 .RTH 文件 → 点击 OK

‌‌

‌三、使用 Python 脚本（PyAnsys）读取 .RST 文件‌

推荐使用 ansys-mapdl-reader 库读取二进制结果文件：


python

from ansys.mapdl.reader import read_binary

rst = read_binary("path/to/your/file.RST")

displacement = rst.nodal_displacement(0) 读取第0个子步的位移

stress = rst.nodal_stress(0) 读取应力

注意：部分版本存在节点编号不连续导致数据读取失败的问题，可先读取全部节点数据再按需查询。‌‌

‌四、常见结果文件类型‌

文件扩展名 分析类型

.RST 结构分析（位移、应力、应变）

.RTH 热分析（温度、热流）

.RMG 电磁场分析

.RFL 流体动力学（FLOTRAN）分析

‌‌

如需自动化处理，建议结合 ‌APDL 命令流‌ 或 ‌PyAnsys‌；若仅需查看或导出少量数据，‌GUI 导出功能‌ 更直观便捷。‌‌
