ansys如何查看某时间步结果

阅读数 11

在 ANSYS 中查看某时间步（或某时刻）的结果，主要通过‌后处理模块‌实现。根据使用的界面（图形界面 GUI 或命令流 APDL）和分析类型（如瞬态分析），操作略有不同。以下是主流方法：

‌一、使用图形界面（GUI）查看某时间步结果‌

适用于 ‌ANSYS Mechanical / Workbench‌ 等图形化环境：

‌完成求解后‌，在左侧树形结构中点击 ‌Solution‌ 模块（带蓝色对勾图标）。

‌右键点击结果项‌（如 Equivalent Stress、Total Deformation 等），选择 ‌“Retrieve This Result”‌。

在弹出的对话框中：

选择 ‌“By Time/Freq”‌ 或 ‌“By Set Number”‌。

输入目标时间点或时间步编号。

点击 ‌OK‌，云图将自动更新为该时间步的结果 ‌‌

⚠️ 注意：若使用了 “Adjust to Visible” 优化显示（仅显示可见部件），建议在读取新时间步后再次执行 ‌“Adjust to Visible”‌ 以确保结果正确 ‌‌

‌二、使用命令流（APDL）查看某时间步结果‌

适用于 ‌经典 ANSYS 界面‌ 或需要批量处理的情况：

进入通用后处理模块：

apdl

/POST

读取指定时间步的结果：

apdl

SET,,TIME, ! 读取指定时间点的结果

或按时间步编号读取：

apdl

SET, ! 读取第 step_num 个荷载步/子步

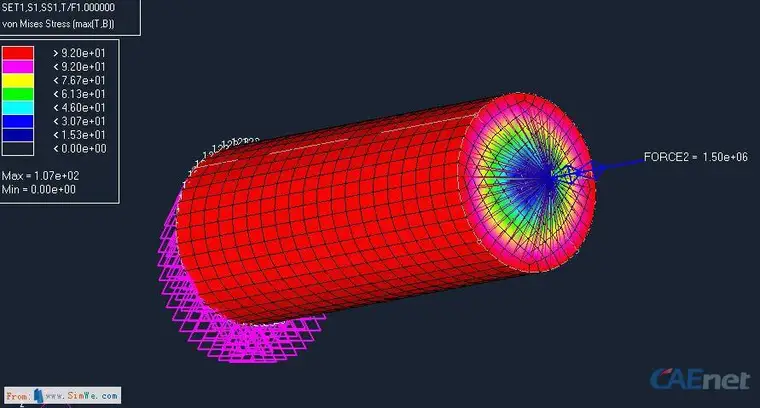

显示结果（如等效应力云图）：

apdl

PLNSOL, S, EQV ! 绘制等效应力云图

若需提取某节点随时间的变化（如位移、温度），应使用 ‌POST26（时间历程后处理器）‌ ‌‌

‌三、关键提示‌

‌瞬态分析‌：结果按时间步存储，必须明确指定 ‌时间点‌ 或 ‌时间步编号‌。

‌结果文件格式‌：通常为 .rst 文件，包含多个数据集（每个时间步对应一个数据集）‌‌

‌验证读取正确性‌：可通过命令 *STATUS 或 GUI 中的 ‌“Query Results”‌ 查看当前加载的时间步信息 ‌‌

如需进一步操作（如导出数据、绘制曲线），可结合 ‌Python 脚本‌ 或 ‌Workbench 的图表工具‌ 实现 ‌‌
