ansys如何更改模型特征

在 ANSYS 中更改模型特征，主要取决于所使用的模块（如 ‌SpaceClaim‌、‌DesignModeler‌ 或 ‌APDL‌）以及模型是否已划分网格。以下是基于公开资料整理的核心方法：

‌一、使用 ANSYS SpaceClaim（适用于未划分网格的几何模型）‌

SpaceClaim 提供直观的直接建模功能，适合快速修改几何特征：

‌横截面编辑‌：通过横截面视图精确调整局部形状

打开模型，进入可编辑状态。

点击 ‌“视图” → “横截面”‌ 或按快捷键 ‌V‌ 激活横截面模式。

在剖面视图中选择边线或顶点，使用 ‌移动（Move）‌、‌拉伸（Pull）‌、‌组合（Combine）‌ 或 ‌分割（Split）‌ 等工具编辑。

按住 ‌Alt 键拖动顶点‌ 可旋转表面；移动剖面边线会改变实体横截面。

编辑完成后退出横截面模式，检查整体模型 ‌‌

‌参数化驱动尺寸‌：


选择几何特征（如孔面、圆柱面），软件自动显示尺寸。

在尺寸旁点击 ‌“P”‌ 或通过 ‌Groups → 创建参数‌ 将其设为可变参数，便于后续批量修改 ‌‌

‌移除/简化特征‌：

使用 ‌“倒角移除”‌、‌“圆角移除”‌ 或 ‌“填充”‌ 功能快速去除细小特征（如螺栓、小圆角），以简化 FEA 模型 ‌‌

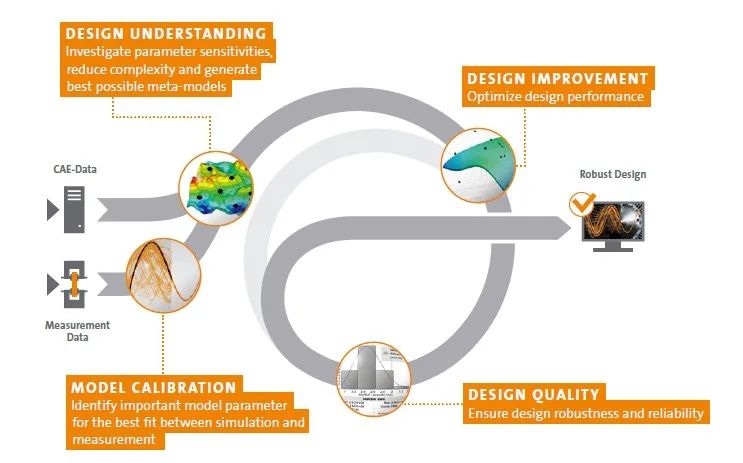

‌二、使用 ANSYS DesignModeler（DM）或 Workbench 参数化建模‌

适用于需要参数化控制的设计优化：

在 ‌DesignModeler‌ 中创建基础几何后，选中需更改的尺寸或特征。

在 ‌Parameters‌ 面板中勾选对应参数（显示为 ‌P‌），使其成为可调变量。

返回 ‌Workbench‌ 平台，在 ‌Parameter Set‌ 表格中输入不同参数值，一键更新模型并重新生成网格 ‌‌

‌三、使用 APDL（ANSYS Parametric Design Language）‌

适用于脚本化操作或复杂布尔运算：

‌添加特征‌（如孔、倒角）：

使用 *CFACE、*VATT 等命令创建新几何 ‌‌

‌删除特征‌：通过布尔操作（如相减）移除实体部分。

例如：先创建圆柱体，再用 ‌“Subtract”‌ 命令从主体中挖除 ‌‌

‌注意‌：若模型已划分网格，需先 ‌清除网格‌（CMDELE 或 GUI 路径）才能执行布尔操作 ‌‌


‌四、外部导入模型的局部调整（Ansys Mechanical）‌

对于从其他 CAE 软件导入的“冻结”网格：

‌无法全局重划分‌，但可进行局部优化：

使用 ‌节点移动‌、‌边界条件调整‌ 或 ‌局部网格细化‌（仅限四面体网格）‌‌

局部细化路径：‌Main Menu > Preprocessor > Meshing > Modify Mesh > Refine at‌ → 选择节点/线/面等 ‌‌

‌总结建议‌

‌几何未划分网格‌ → 优先使用 ‌SpaceClaim‌ 或 ‌DesignModeler‌ 进行直接编辑或参数化修改。

‌已划分网格‌ → 仅支持局部调整（如细化、节点移动），重大修改建议返回原始几何重新处理。

‌FEM 准备阶段‌ → 善用 ‌移除细小特征‌、‌中面提取‌（用于薄壁结构）等简化技巧以提升网格质量和计算效率 ‌‌

如需操作演示，可参考官方资源：Ansys 官方 FEA 模型改进指南。
