ansys提取工作平面坐标系的节点响应对

在 ANSYS Workbench 中提取‌工作平面坐标系下的节点响应‌（如位移、应力等），需结合‌坐标系设置‌与‌数据导出配置‌。以下是基于权威公开资料整理的操作流程：

‌关键前提：理解 ANSYS 中的坐标系类型‌

‌工作平面（Working Plane, WP）‌ 是一个二维参考平面，默认为全局笛卡尔坐标系的 X-Y 平面，常用于建模和网格划分 ‌‌

‌节点响应结果‌（如位移、应力）默认输出在‌全局坐标系‌或‌节点坐标系‌中，而非直接在工作平面坐标系下 ‌‌

要获取工作平面坐标系下的节点响应，需先将‌结果坐标系切换至工作平面‌，再导出数据。

‌操作步骤‌

‌激活工作平面作为结果坐标系‌

进入 ‌Solution 模块‌（完成求解后）。

在菜单栏选择：

‌Utility Menu > WorkPlane > Align WP with > Global Cartesian‌（确保工作平面与全局坐标对齐）‌‌

设置结果坐标系为工作平面：

在命令行输入 RSYS, WP 或通过 GUI：

‌Solution > Coordinate Systems > Set Result Coordinate System > Working Plane‌ ‌‌

‌启用节点坐标导出‌

默认导出不包含节点坐标，需手动开启：

点击 ‌File > Options > Export‌。

将 ‌Include Locations‌ 从 No 改为 ‌Yes‌ ‌‌

‌创建目标节点组（可选但推荐）‌

若仅需特定区域（如某面上）的节点：


在 ‌Outline‌ 中右键 ‌Solution‌ → ‌Insert > Named Selection‌。

选择目标面或节点集并命名 ‌‌

‌导出节点响应数据‌

右键 ‌Named Selection‌（或直接右键 ‌Solution‌）→ ‌Export > Export Data‌。

选择格式（如 CSV/TXT），勾选 ‌Coordinates‌ 和所需结果（如 ‌Displacement‌, ‌Stress‌）‌‌

点击 ‌OK‌ 完成导出。

‌注意事项‌

‌工作平面本身不存储节点数据‌，它仅作为参考平面。节点坐标始终以全局笛卡尔坐标系存储，但可通过 RSYS 命令将结果显示/导出到其他坐标系 ‌‌

若需批量处理多个面，可结合 ‌APDL 命令流‌ 或 ‌Python 脚本‌ 自动化操作 ‌‌

导出文件中的坐标仍为‌全局坐标值‌，但响应结果（如位移）已按工作平面坐标系方向投影，需在后处理中手动转换或验证。

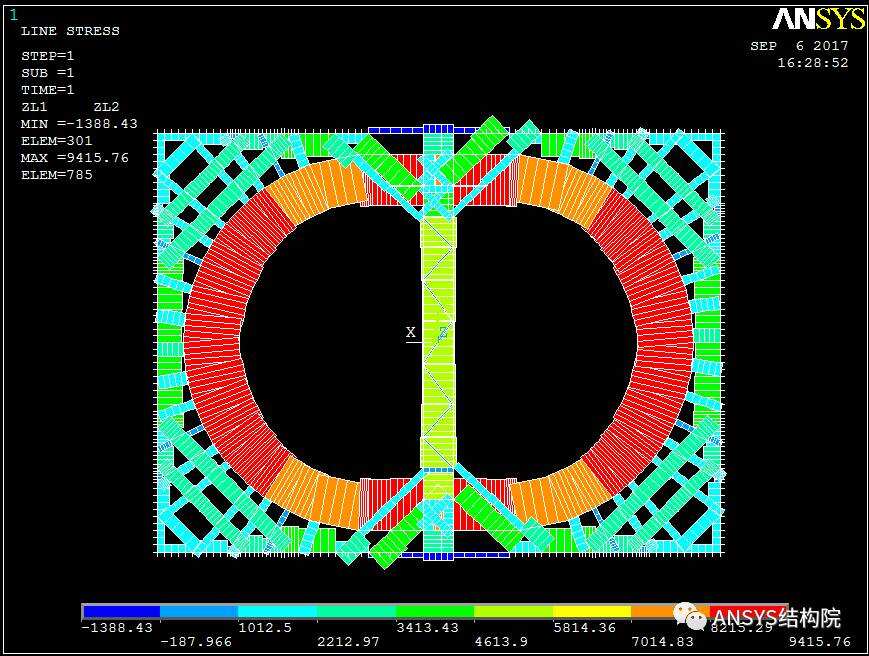

‌验证方法‌

在 ‌General Postproc‌ 中，使用 PLDISP,1 查看变形图，确认方向是否与工作平面一致。

使用 PRNSOL, U, COMP 列表节点位移，检查输出是否按工作平面坐标系显示 ‌‌

⚠️ 若未设置 RSYS, WP，即使工作平面被移动或旋转，导出的响应仍基于全局坐标系，可能导致方向错误 ‌‌
