ansys工作bench使用方法

‌ANSYS Workbench 使用方法‌（基于最新公开资料整理，适用于结构力学等常见分析类型）

‌一、基本操作流程‌

Workbench 的标准分析流程可归纳为以下 ‌5 个核心步骤‌：

‌导入或创建几何模型‌

可通过 SpaceClaim 或 DesignModeler 内建建模，也可导入外部 CAD 模型（如 STEP、IGES、Parasolid 等格式）‌‌

建议对复杂模型进行简化（如去除倒角、小孔、螺纹等非关键特征），以提高网格质量和求解效率‌‌

‌设置材料属性‌

在 ‌Engineering Data‌ 中选择或自定义材料（如钢、铝合金等），定义密度、弹性模量、泊松比等参数‌‌

支持导入自定义材料库，适用于非标准材料‌‌

‌网格划分‌


‌全局设置‌：在 ‌Mesh‌ 下设置全局单元尺寸（Element Size）‌‌

‌局部细化‌：对应力集中、接触区域等关键部位使用 ‌Sizing‌ 进行局部加密‌‌

‌网格类型选择‌：

‌四面体网格‌：适合复杂几何，划分快但精度略低；

‌六面体/多区网格（MultiZone）‌：适合规则几何，精度高但设置复杂‌‌

‌质量检查‌：重点关注畸变率（Distortion < 0.3）、长宽比（Aspect Ratio < 5）、正交质量（Orthogonal Quality > 0.1）‌‌

‌施加边界条件与载荷‌

‌约束‌：如固定支撑（Fixed Support）、位移约束等，需正确选择几何实体（面/边/点）‌‌

‌载荷‌：包括力（Force）、压力（Pressure）、温度载荷等，注意方向定义（Vector 或 Components）‌‌

‌接触设置‌：自动创建 Bonded（绑定）、No Separation（不分离）等接触类型，必要时手动调整‌‌

‌求解与后处理‌

求解前点击 ‌Check‌ 确认无未定义约束或网格问题‌‌

求解后通过 ‌Solution‌ 模块查看结果：

‌变形图‌（Deformation）

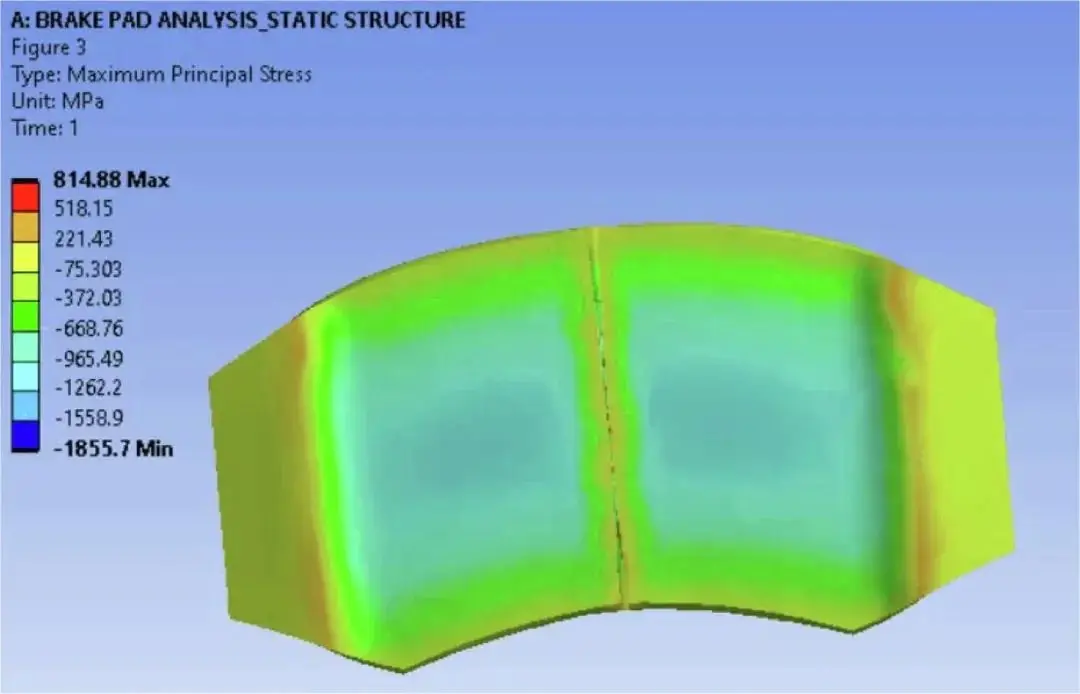

‌应力云图‌（Stress，如 von Mises 应力）

‌探针‌（Probe）获取具体点数值

‌动画‌（Animation）展示动态响应‌‌

‌二、实用技巧与高级功能‌

‌对称建模‌：对具有对称性的模型，可仅建 1/2 或 1/6 模型，使用 ‌Symmetry‌ 边界条件减少计算量‌‌


‌子结构技术‌：适用于含重复组件的大型系统（如飞机、核电站），通过 ‌Condensed Part‌ 生成超单元，显著节省计算资源‌‌

‌印记面（Imprint Face）‌：在 Geometry 中创建局部区域，便于精确施加载荷或观察结果‌‌

‌并行计算‌：在 ‌Solve Process Settings‌ 中启用多核加速，缩短求解时间‌‌

‌疲劳分析‌：在静力学/动力学结果基础上，添加 ‌Fatigue Tool‌，输入 S-N 曲线与载荷历史，评估寿命‌‌

‌三、推荐学习资源‌

‌书籍‌：《ANSYS Workbench基础教程与实例详解》（浦广益编著）系统涵盖几何、网格、静力、动力学、多物理场等‌‌

‌在线视频‌：

三分钟学会ANSYS Workbench模态分析（B站）‌‌

ANSYS Workbench实战教程（B站，网格共节点）‌‌

‌知乎专栏‌：ANSYS Workbench工作流程详解（含网格、边界条件、后处理细节）‌‌

注：上面内容基于 2026 年前的公开资料整理，适用于 ANSYS 2023 R1 及类似版本。实际操作中请结合软件界面与具体问题调整设置。
