ansys应力图怎么出

在 ANSYS 中生成应力图（通常指‌应力云图‌）的操作方式，根据使用的是 ‌ANSYS Workbench‌ 还是 ‌经典 APDL 界面‌有所不同。以下是主流且推荐的 ‌Workbench 方法‌，因其更直观、适合大多数工程用户。

‌ANSYS Workbench 中生成应力图的步骤‌

‌完成求解‌

确保结构分析（如静力学）已成功运行，Solution 处显示“Solution Done”。

‌插入应力结果‌

在左侧 ‌Tree Outline‌（模型树）中，右键点击 ‌Solution‌。

选择 ‌Insert > Stress > Equivalent (von Mises)‌（等效应力，最常用）或其他应力分量（如主应力、剪应力等）‌‌

‌生成并查看应力云图‌

系统会自动计算并显示‌等效应力云图‌。


若未自动显示，可点击工具栏中的 ‌Contour‌ 按钮或双击该结果项‌‌

‌优化显示效果（可选但推荐）‌

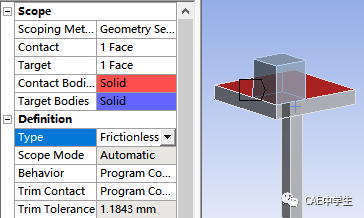

在 ‌Details of “Equivalent Stress”‌ 面板中：

设置 ‌Minimum/Maximum Range‌ 手动控制颜色范围，突出关键区域（如接近屈服应力的值）。

勾选 ‌Clip Contour‌ 可隐藏低应力区域，聚焦高应力区‌‌

调整颜色映射：右键结果 → ‌Contour > Edit Contour‌，修改色阶或等值线数量‌‌

‌导出应力图‌


在图形窗口空白处‌右键‌ → 选择 ‌Export Image...‌。

选择格式（如 PNG、JPEG），设置分辨率，保存即可‌‌

‌补充说明：不同 ANSYS 模块的操作差异‌

‌Workbench（推荐）‌：图形化操作，适合初学者和常规工程分析，步骤如上‌‌

‌经典 APDL 界面‌：需使用命令流或菜单路径：

进入后处理器：/POST

读取结果：SET, FIRST

绘制等效应力云图：PLNSOL, S, EQV


导出图片：Utility Menu > PlotCtrls > Capture Image 或 Redirect Plots‌‌

‌提示‌

若结果不显示或异常，请检查：

模型是否已正确求解；

边界条件和载荷是否合理；

是否选择了正确的载荷步/时间步（尤其在瞬态或非线性分析中）‌‌

对于‌表面应力精度要求高‌的情况（如疲劳分析），建议使用‌表面涂层技术‌以避免外推误差‌‌

如需进一步学习，可参考官方教程：基于 Ansys Workbench 准确计算表面应力。
