ansys查看支座反力

在 ANSYS 中查看支座反力，主要通过后处理模块提取约束节点处的反作用力。根据所用 ANSYS 界面（APDL 或 Workbench）不同，操作略有差异。

‌一、ANSYS Mechanical APDL（经典界面）‌

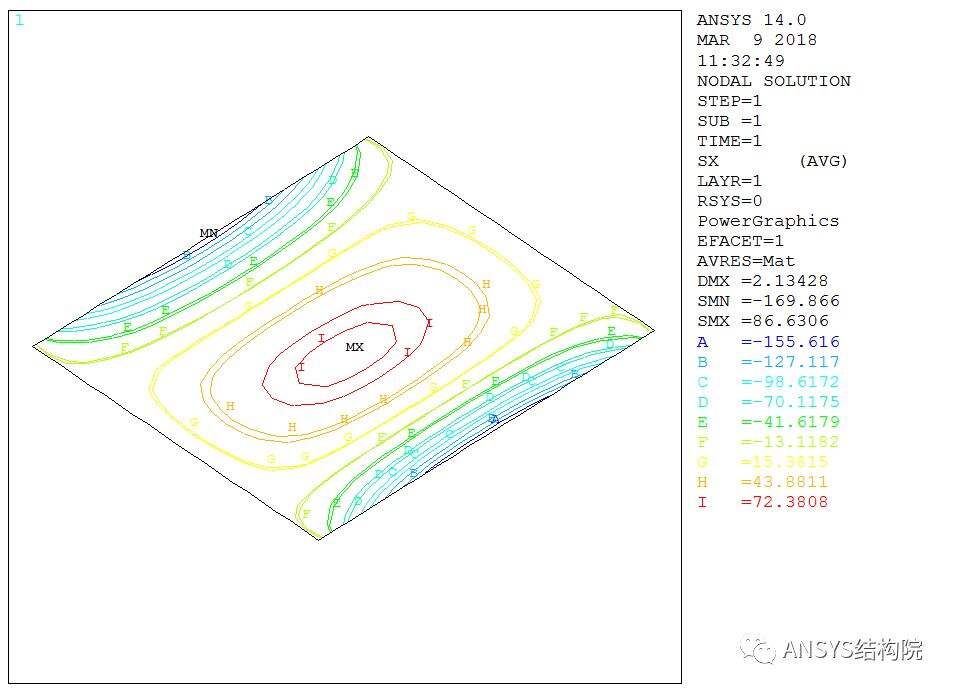

完成求解后，进入后处理阶段提取支座反力：

‌查看所有支座反力‌：

输入 /POST1 进入通用后处理器。

执行命令：PRRSOL, ALL 或通过菜单路径：

‌Main Menu → General Postproc → List Results → Reaction Solu‌

选择“All items”，即可列出所有受约束节点的反力（FX、FY、FZ、MX、MY、MZ）‌‌

‌提取特定节点反力并赋值给变量‌（适用于后续分析）：

apdl

NSEL, S, LOC, X, 0 ! 选择X=0的所有节点

PRRSOL, FY ! 显示Y方向反力


GET, REACY, NODE, , RF, FY ! 将该节点FY反力赋给变量REACY

‌注意‌：反力方向与施加的约束方向一致；若反力为负，表示实际方向与假设相反‌‌

‌二、ANSYS Workbench（图形界面）‌

在 Structural Analysis（静力学）模块中：

‌方法1：使用 Probe 提取支反力‌

在左侧结构树中右键点击 ‌Solution (B6)‌。

选择 ‌Insert → Force Reaction‌。

在 Details 视图中，选择 ‌Support‌（如 Fixed Support）。

可查看该支撑处的 FX、FY、FZ 等反力分量‌‌

‌方法2：通过 Results 查看‌

在 ‌Solution‌ → ‌Reaction Force‌ 中直接查看各支座反力值‌‌

‌注意‌：若模型包含多个支座，需分别选择每个支撑点查看；总反力可通过求和多个节点反力获得‌‌

‌三、补充说明‌

支座反力等于外部载荷引起的约束反作用力，符合 ‌牛顿第三定律‌（作用力与反作用力）‌‌

若需查看 ‌时程反力‌（如瞬态分析），应使用 ‌POST26‌（时间历程后处理器），定义各节点反力并求和生成总反力曲线‌‌

对于复杂结构（如斜交桥、弯梁），支座反力可能分布不均甚至出现负值（上拔），需结合工程背景判断合理性‌‌

如需进一步操作演示，可参考官方教程或以下资源：

ANSYS Workbench 支反力提取指南

ANSYS APDL 反力提取技巧
