在 ANSYS 中实现弯矩图的平滑过渡，主要涉及两个层面：网格质量优化 和 后处理结果平滑处理。根据当前公开资料（截至2026年5月），结合 ANSYS Workbench 和经典 APDL 的常用方法，可按以下步骤操作：一、网格层面实现平滑过渡（提升计算精度与结果连续性）
启用网格平滑（Smoothing）功能
在 ANSYS Workbench 的 Mesh 模块中：找到 Smoothing 选项（通常位于“Mesh” → “Mesh Control” 或全局网格设置中）。
设置为 Medium（默认，适用于大多数结构分析）或 High（适用于高精度或显式动力学问题）
控制网格过渡比（Transition）
在同一 Mesh 模块中，设置 Transition 为 Slow（适用于 CFD、显式分析）或 Fast（适用于机械、电磁问题）
对于梁/结构弯矩分析，通常建议使用 Fast 过渡以提高效率，但需确保关键区域（如支座、加载点）网格足够细密。
使用二阶单元（Quadratic Elements）
在 Mesh → Element Order 中选择 Second Order。
二阶单元能更准确捕捉弯矩分布，减少节点间突变，使结果自然平滑二、后处理层面实现弯矩图平滑显示
使用节点解云图（PLNSOL）而非单元解（PLESOL）
ANSYS 默认对节点解进行加权平均，使云图颜色过渡平滑，无“锯齿”或“断层”
在结果查看器中，确保选择的是 Nodal Solution（节点解）而非 Element Solution（单元解）。
对弯矩值进行节点平均（避免“鬼影”值）
梁单元在节点处可能出现相邻单元弯矩值不一致（因 Euler-Bernoulli 梁理论假设）。
可使用宏文件 ITFAVG.MAC 对弯矩（如 MMOMY）在公共节点处进行平均处理，消除“断层”现象
该宏自动读取相邻单元在节点处的弯矩并取平均，再重新绘制弯矩图。
绘制弯矩图时使用 Path + Shear-Moment Diagram
在 Workbench 中，创建一条沿梁轴线的 Path（Construction Geometry → Path）。
在 Solution 中插入 Shear-Moment Diagram，选择该 Path。
此方式生成的弯矩图通常比直接云图更连续、平滑
三、推荐操作流程（Workbench 环境）

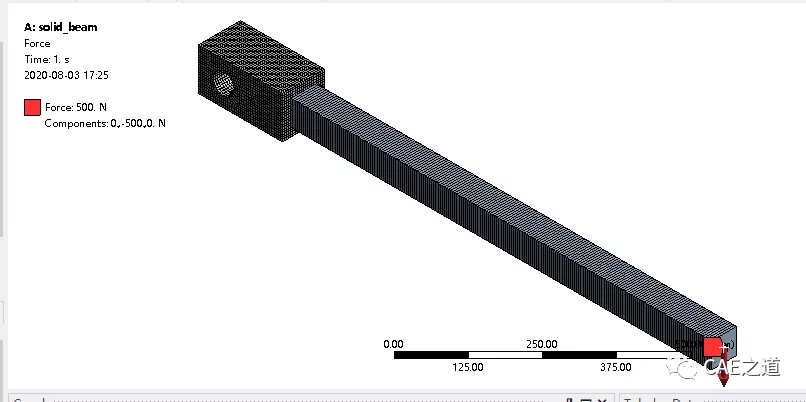

建模与网格划分
使用 Beam188 或 Beam189 单元（支持二阶）。
在 Mesh → Smoothing = Medium/High，Transition = Fast
求解后处理
查看 Nodal Solution → Bending Moment（如 MMOMY）。
若发现节点处突变，运行 ITFAVG.MAC 宏进行平均
或创建 Path 并生成 Shear-Moment Diagram 获取平滑曲线
⚠️ 注意：若使用 APDL 命令，可直接输入 /POST1 → ETABLE 定义弯矩表 → PLLS, MI, MJ 绘图，并结合 /PNUM, SVAL, 1 显示数值
如需进一步操作指导，可参考 ANSYS 官方文档或以下资源：ANSYS 官方博客：如何改善 FEA 模型
