在 ANSYS 中显示坐标系,主要涉及显示总体/局部坐标系符号(即坐标系图标),而非仅查看其数值信息。根据当前主流版本(如 ANSYS 2025 R1)及权威资料,操作方法如下:显示坐标系符号(三轴图标)
图形界面操作:菜单路径:Utility Menu > PlotCtrls > Style > Symbols & Lines
在弹出窗口中,勾选 “Coordinate Systems” 选项
点击 OK 即可在图形窗口中显示所有已定义的坐标系符号
命令流方式:使用 /PSYMB, CS, 1 命令可显示局部坐标系(CS 表示 Coordinate System)
若需同时显示节点和单元坐标系,可分别使用:/PSYMB, NDIR, 1 显示节点坐标系方向
/PSYMB, ESYS, 1 显示单元坐标系
显示坐标系列表(查看数值信息)
若需查看所有坐标系的编号、类型、原点等详细信息:GUI 操作:Utility Menu > List > Other > Local Coord Sys
命令流:CSLIST 列出所有局部坐标系信息
注意事项默认情况下,仅总体笛卡尔坐标系(编号 0)可见,其他坐标系需手动激活或显示。
显示坐标系符号不会改变模型的几何形状,仅提供视觉参考。

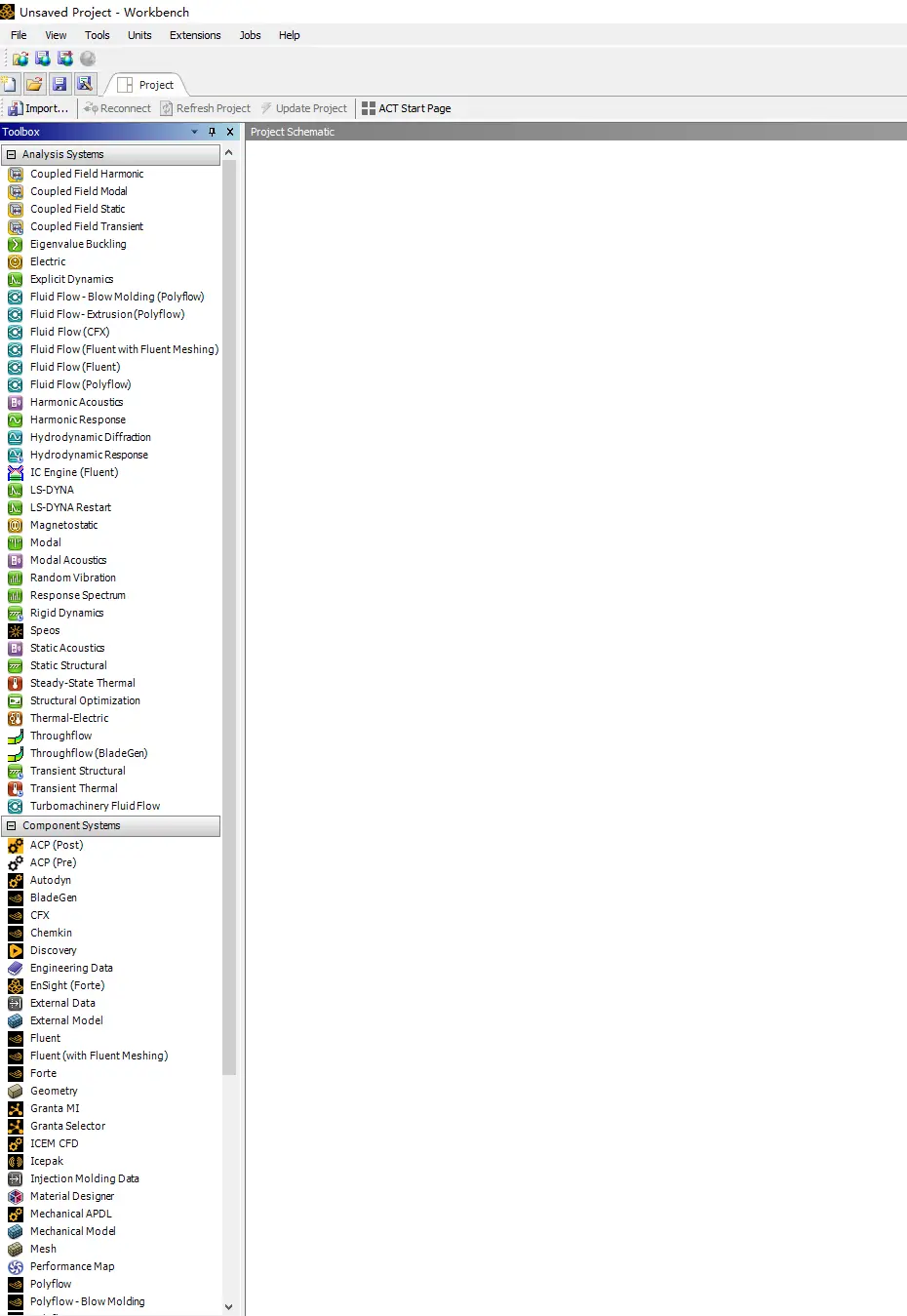

在 Workbench 环境中,右下角的环境坐标系(Triad)可通过 View → Show → Triad 开启/关闭
上面方法适用于 ANSYS Mechanical APDL(经典界面),若使用 Workbench,坐标系显示逻辑略有不同,但问题未明确环境,故以最常用的 APDL 为准。
