ansys2015怎么显示坐标

阅读数 11

在 ‌ANSYS 2015‌ 中显示坐标系（包括总体/局部坐标系、节点/单元坐标系等），可通过以下方法操作：

‌1. 显示总体/局部坐标系‌

‌菜单路径‌：

Utility Menu > PlotCtrls > Style > Symbols & Lines

在弹出窗口中勾选 ‌“Coordinate Systems”‌，点击 ‌OK‌ 即可显示所有已定义的坐标系 ‌‌

‌命令流‌：

/PSYMB, CSYS, 1 ‌‌

‌2. 显示节点坐标系‌

‌菜单路径‌：

Utility Menu > PlotCtrls > Symbols > Nodal CS（勾选启用）‌‌

‌命令流‌：

/PSYMB, NCS, 1 ‌‌

‌3. 显示单元坐标系‌

‌菜单路径‌：

Utility Menu > PlotCtrls > Symbols > Element CS（勾选启用）‌‌

‌命令流‌：

/PSYMB, ESYS, 1 ‌‌

‌4. 显示坐标轴三棱锥（Workbench 环境）‌

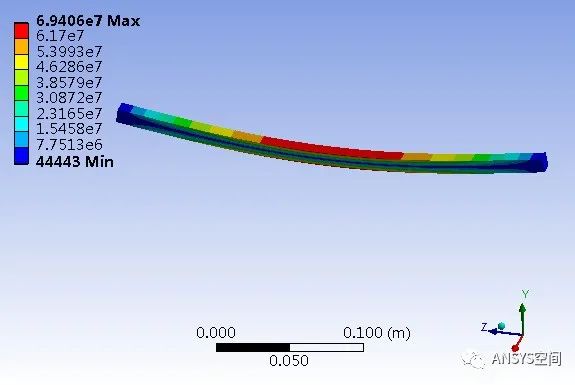

注：若使用的是 ‌ANSYS Workbench 2015‌（非经典界面），右下角的坐标系三棱锥（Triad）可通过以下方式显示：

‌菜单路径‌：

View > Triad（确保已勾选）‌‌

‌5. 切换当前激活坐标系‌

‌菜单路径‌：

Utility Menu > WorkPlane > Change Active CS to > Specified Coord Sys，输入坐标系编号（如 0 表示全局笛卡尔）‌‌

‌命令流‌：

CSYS, （例如 CSYS, 0）‌‌

‌6. 查看具体点/节点坐标‌

‌列出节点坐标‌：

Utility Menu > List > Nodes，坐标默认以全局笛卡尔坐标系显示 ‌‌

‌命令获取节点 X 坐标‌：

*GET, VarName, NODE, NodeNum, LOC, X ‌‌

上面操作适用于 ‌ANSYS Mechanical APDL 2015‌（经典界面）。若使用的是 ‌Workbench‌ 环境，部分功能位置略有不同，但核心命令逻辑一致。
