ansys怎么显示单元编号

在 ANSYS 中显示单元编号，操作路径和方法根据使用的是 ‌经典 ANSYS（APDL）‌ 还是 ‌ANSYS Workbench‌ 略有不同。以下是两种主流方式的详细说明：

‌1. 经典 ANSYS（APDL）界面中显示单元编号‌

‌操作路径‌：

在 ‌Utility Menu‌（实用菜单）中，点击 ‌PlotCtrls‌。

选择 ‌Numbering‌。

在弹出的 ‌Plot Numbering Controls‌ 对话框中，勾选 ‌ELEM‌（单元编号）选项。

点击 ‌OK‌，图形窗口中将显示所有单元编号。

‌命令流方式（更高效）‌：


apdl

/PNUM, ELEM, 1 ! 打开单元编号显示（1=开，0=关）

/REPLOT ! 重绘图形以生效

此方法适用于使用 ‌ANSYS Mechanical APDL‌（如 ANSYS 2023 R1 的 Classic ANSYS 界面）‌‌

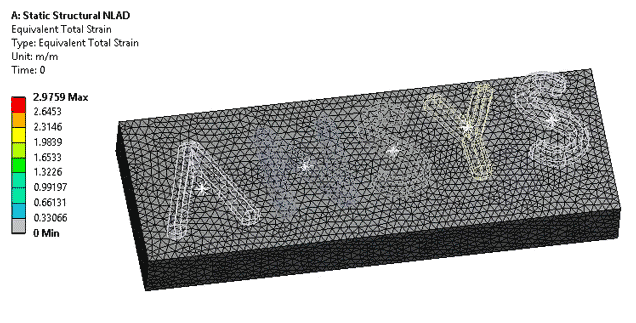

‌2. ANSYS Workbench 中显示单元编号‌

Workbench 本身不直接支持在图形界面中显示单元编号，但可通过以下两种方式实现：

‌方法一：通过 Mechanical 插入命令流‌


在 ‌Model‌ 树中右键点击 ‌Mesh‌，选择 ‌Insert > Command‌。

在弹出的命令框中输入：

apdl

/PNUM, ELEM,

/REPLOT

点击 ‌Solve‌，求解后即可在图形窗口看到单元编号。

‌方法二：使用第三方插件 FE Info‌

安装 FE Info ACT 插件，可直接在 Workbench 中选中单元或节点，实时显示其编号与坐标信息 ‌‌

注意：Workbench 默认不显示编号，需通过 APDL 命令或插件启用 ‌‌

‌补充说明‌

若同时显示节点、线、关键点等编号，图形可能过于拥挤，建议仅开启当前需要查看的元素编号 ‌‌

在 Workbench 中，若使用 ‌DesignModeler‌ 或 ‌Geometry‌ 模块，无法直接显示有限元单元编号，因为此时尚未生成网格；必须在 ‌Mesh‌ 或 ‌Solution‌ 模块中操作 ‌‌

如需进一步导出单元编号信息，可结合命令流或宏文件（如 Elout.mac）输出为 CSV 文件 ‌‌
