ansys查看应力结果

在 ANSYS 中查看应力结果，根据使用的是 ‌Workbench‌ 还是 ‌经典 APDL‌ 界面，操作方式有所不同。以下是主流方法的总结：

‌一、ANSYS Workbench 中查看应力结果‌

‌查看等效应力（von Mises）‌

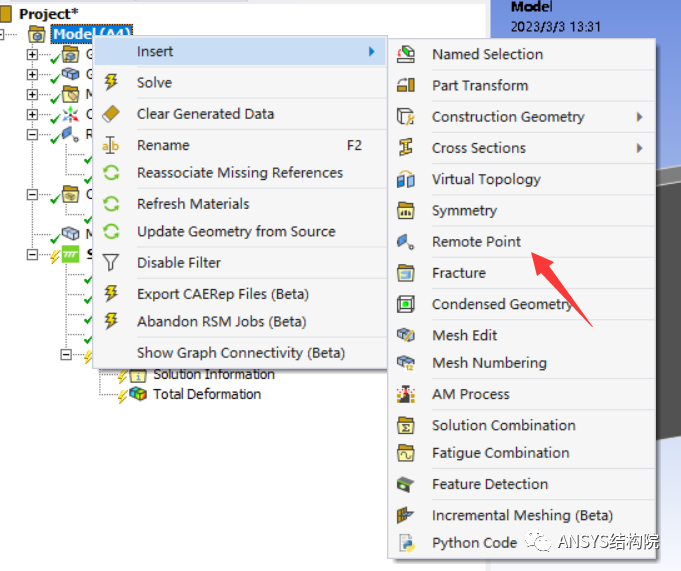

在 ‌Solution‌ 部分右键 → 插入 ‌Equivalent (von Mises) Stress‌。

求解后，云图会自动显示等效应力分布，适用于塑性材料评估 ‌‌

‌查看某一点的应力‌

进入 ‌General Postproc > Query Results > Subgrid Solu‌。

选择应力类型（如 SX、SY、S1、SEQV 等），点击图形界面目标节点即可显示数值 ‌‌

‌查看接触面压应力‌

先构造一条路径（Path），覆盖接触区域。

插入 ‌Contact Pressure‌ 结果项，选择该路径即可查看沿路径的压应力分布 ‌‌

‌查看特定方向或主应力‌

可插入 ‌X-Component Stress (SX)‌、‌First Principal Stress (S1)‌ 等分量结果 ‌‌

‌导出路径数据‌

在路径结果上右键 → ‌Export‌，可导出为 CSV 文件用于进一步分析 ‌‌

‌二、ANSYS APDL（经典界面）中查看应力结果‌

‌查看某节点应力‌

apdl

PRNSOL,S,COMP ! 打印所有节点应力分量

*GET, stress_val, NODE, node_num, S, X ! 获取指定节点 SX 应力

‌获取平均应力‌


使用 ‌List Results‌ 或 ‌Query Results‌ 功能。

或通过 APDL 命令选择区域节点/单元，提取应力并计算平均值：

apdl

! 示例：计算 SX 平均值

NSLE,S,1 ! 选择某区域节点

*GET, sum_sx, NODE, 0, S, X ! 累加 SX

*GET, count, NODE, 0, NUM, ALL ! 节点数量

avg_sx = sum_sx / count

‌查看应力强度（第三强度理论）‌

插入 ‌Stress Intensity (SINT)‌，其值为 S1 - S3 ‌‌

‌定义结果表查看特定应力‌

进入 ‌Post1 → Element Table → Define Table‌。


添加新项，如 ‌VMS‌，选择 ‌Stress → von Mises‌，即可查看单元等效应力 ‌‌

‌三、根据材料选择合适应力指标‌

‌塑性材料（如钢、钛合金）‌：优先查看 ‌von Mises 等效应力 (SEQV)‌ ‌‌

‌脆性材料（如铸铁、混凝土）‌：关注 ‌最大主应力 (S1)‌ ‌‌

‌接触或局部高应力区‌：结合 ‌应力集中识别‌，避免误判应力奇异 ‌‌

如需详细操作演示，可参考以下视频资源：

ANSYS Workbench 接触压应力查看方法

ANSYS Workbench 强度理论应力查看

上面方法适用于 ‌2026 年主流 ANSYS 版本‌（如 2025 R1 / 2026 R1）。
