ansys静态结构分析

ANSYS静态结构分析（Static Structural Analysis）是ANSYS Workbench中基于有限元法（FEM）的线性静力学仿真模块，用于计算结构在静态载荷（如力、压力、重力）作用下的应力、应变、位移等响应，以评估结构强度和刚度。‌‌‌

基本概念与应用场景

‌定义与原理‌：静态结构分析假设材料行为为线弹性、变形微小且载荷不随时间变化，通过求解平衡方程获得结构在稳态下的力学行为。

‌典型应用‌：广泛用于机械零件（如轴、连杆）、压力容器、桥梁、航空航天结构等设计验证与优化，帮助预测应力集中、变形量是否满足安全标准。‌‌‌

分析流程与关键步骤

‌前处理（Preprocessing）‌：


‌创建分析系统‌：在Workbench中拖拽“Static Structural”模块至项目流程图。

‌定义材料属性‌：在“Engineering Data”中设置弹性模量、泊松比、密度等参数。

‌导入与修复几何模型‌：通过“Geometry”导入CAD文件（如STP、IGS格式），确保模型完整且路径为英文。

‌网格划分（Meshing）‌：在“Mesh”中设置单元类型与尺寸，生成有限元网格，网格质量直接影响计算精度。‌‌‌

‌求解设置（Solution Setup）‌：

‌施加边界条件‌：在“Supports”中添加固定约束（Fixed Support）、位移约束等。


‌施加载荷‌：在“Loads”中定义力、压力、加速度等载荷的大小、方向与作用位置。

‌求解计算‌：点击“Solve”启动求解器，通常使用默认的直接法或迭代法。‌‌‌

‌后处理与结果解读（Postprocessing）‌：

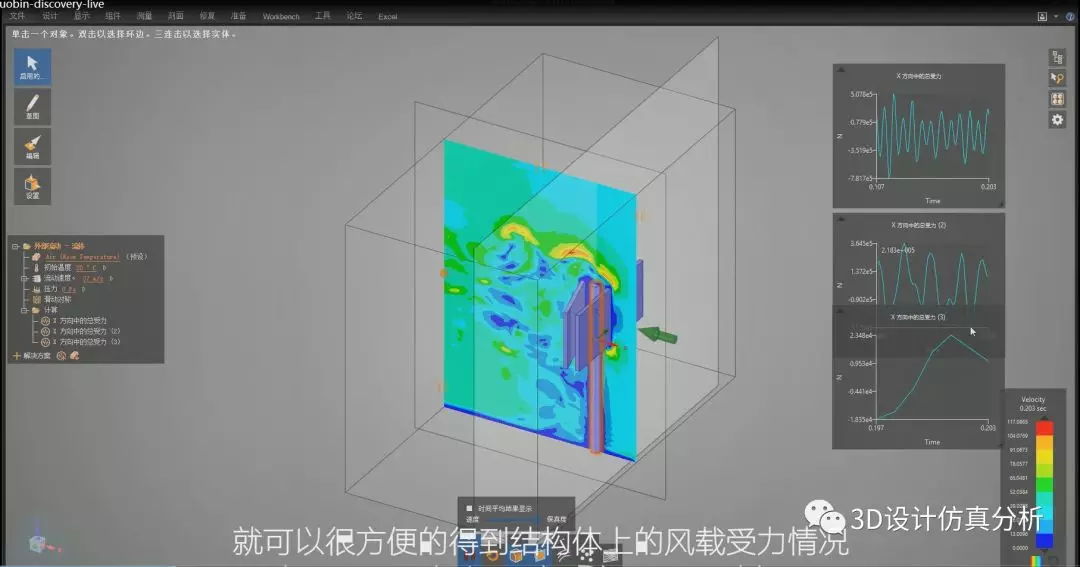

‌查看基本结果‌：在“Results”中生成应力、应变、位移的云图或曲线。

‌高级分析技巧‌：

‌区分应力集中与应力奇异‌：应力集中是真实物理现象（如圆孔处），网格加密后结果收敛；应力奇异是数学假象（如尖角处），网格越密应力值越大，需通过几何优化避免误判。


‌利用位移分量‌：分析UX/UY/UZ方向位移可检查机构干涉，合位移（USUM）评估整体刚度。

‌路径线性化分析‌：对焊接接头或压力容器壁厚，使用“Path”工具提取应力梯度以评定强度。‌‌‌

注意事项与最佳实践

‌网格质量优先‌：确保网格在关键区域（如应力集中处）足够细化，避免过度扭曲单元。

‌载荷与约束真实性‌：约束应模拟实际安装条件，载荷需准确反映工况，避免过度简化导致结果失真。

‌结果验证‌：对比不同网格密度下的应力极值，若最大应力随网格加密持续增大且位于约束点或尖角，可能为应力奇异，需忽略或修正模型。

‌报告输出‌：将分析结果（包括模型信息、边界条件、关键结果）整理为报告，用于设计决策或归档。‌‌‌
