ansys自定义梁的截面偏置

在 ANSYS 中对‌自定义梁截面进行偏置设置‌，主要通过 ‌SECOFFSET 命令‌实现，适用于 BEAM188/189 等梁单元。以下是关键操作要点和步骤：

‌一、基本原理‌

梁单元默认以‌截面形心（Centroid）‌ 与几何轴线重合。

实际工程中（如螺栓连接、异形截面），需将截面相对于轴线偏移，此时需设置‌截面偏置（SECOFFSET）‌。

偏置错误会导致‌应力、位移、模态等结果偏差达 20% 上面‌‌‌

‌二、设置方法（APDL 命令流）‌

‌定义截面类型与尺寸‌

使用 SECTYPE 和 SECDATA 定义截面（如 I 型、矩形或自定义）：

apdl

SECTYPE, 1, BEAM, I ! 定义1号截面为I型钢

SECDATA, 100, 80, 5, 8 ! 高=100mm, 宽=80mm, 翼缘厚=5mm, 腹板厚=8mm

‌设置偏置‌


使用 SECOFFSET 指定偏置方式：

‌形心偏置（默认）‌：SECOFFSET, CENT

‌用户自定义偏置‌：SECOFFSET, USER, dx, dy

（dx, dy 为局部坐标系下沿 y、z 轴的偏移距离）

示例：将截面向 +y 方向偏移 10mm，+z 方向偏移 5mm：

apdl

SECOFFSET, USER, 0.01, 0.005 ! 单位：米（注意单位一致性）

‌分配属性并生成梁单元‌

apdl

LATT, 1, , 1, , , , 1 ! 将截面1分配给线

LMESH, ALL ! 划分网格生成梁单元

‌可视化验证‌

apdl


/ESHAPE, 1 ! 显示梁截面形状

SECPLOT, 1, 1 ! 绘制截面1的网格（用于自定义截面）

‌三、Workbench 中的操作（简化流程）‌

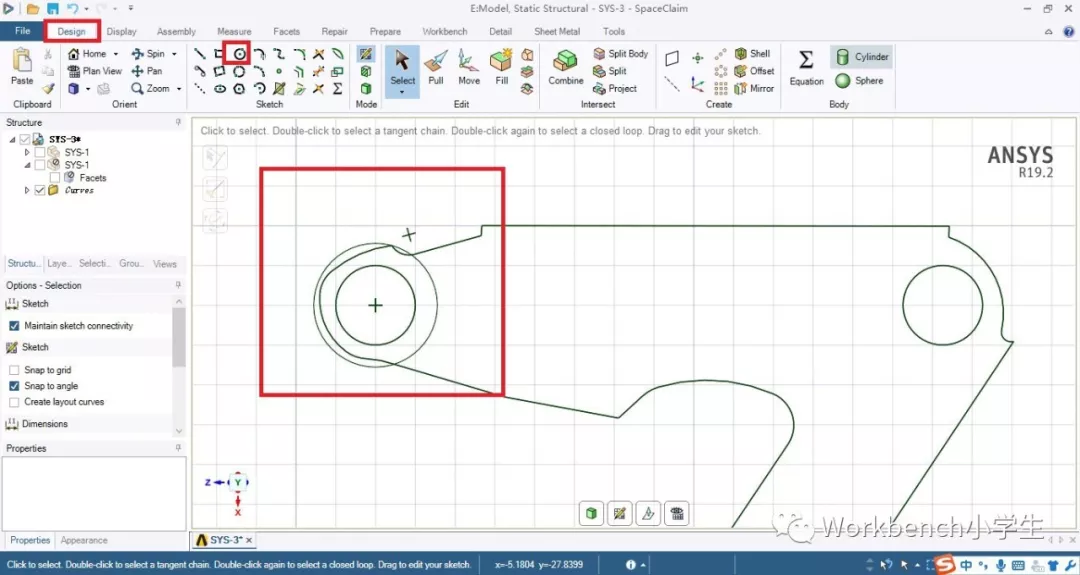

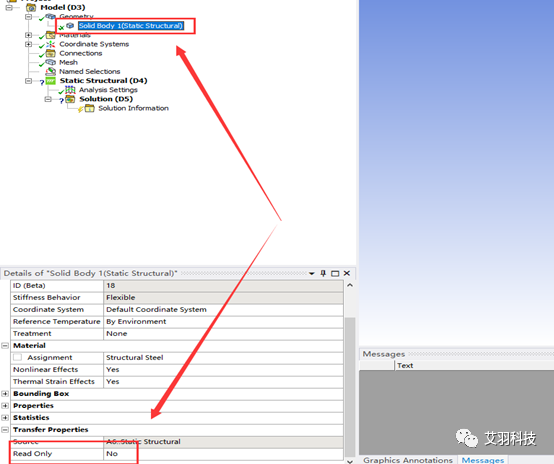

在 ‌DesignModeler‌ 或 ‌Mechanical‌ 中：

创建梁几何（Line Body）。

在 ‌Cross Section‌ 中选择截面类型（如 Rect、Custom）。

设置 ‌Offset Type‌ 为 ‌User Defined‌。

输入偏移值（支持实时预览效果）‌‌

‌四、注意事项‌

‌单位一致性‌：偏移值需与模型单位一致（通常为米）。

‌局部坐标系‌：偏移方向基于梁截面的局部 y、z 轴，由‌方向关键点（Orientation Keypoint）‌ 决定‌‌


‌自定义截面‌：若使用 SECREAD 导入自定义截面（如 SAT 文件），仍需配合 SECOFFSET 设置偏置‌‌

‌验证建议‌：使用 SECPLOT 或 ESHAPE, 1 检查偏置是否正确应用‌‌

‌五、常见错误规避‌

忽略偏置导致‌螺栓孔应力低估 30%+‌‌‌

对非对称截面未区分‌形心‌与‌剪切中心‌，引发附加扭矩‌‌

偏移值单位错误（如输入 mm 而非 m）。

如需进一步操作指导，可参考官方文档或以下资源：

ANSYS APDL梁单元截面偏置详解

Workbench梁截面偏置实操
