ansys模态质量查看

在 ANSYS 中查看模态质量（Modal Mass）及其相关参数（如有效质量、质量参与系数），需结合分析类型（命令流或 Workbench）和后处理方法。以下是基于权威公开资料整理的操作指南：

‌一、模态质量相关概念‌

‌模态质量（Modal Mass）‌：表示某阶模态在总振动中所“动员”的质量占比，反映该模态对整体动力响应的重要性 ‌‌

‌有效质量（Effective Mass）‌：某阶模态在特定方向（如 X/Y/Z）上对结构整体振动的贡献质量 ‌‌

‌质量参与系数（Mass Participation Factor）‌：有效质量与结构总质量的比值，用于评估模态是否足够覆盖结构动力响应 ‌‌

工程规范（如《建筑抗震设计规范》）通常要求‌累积质量参与系数 ≥ 90%‌，以确保模态截断合理 ‌‌

‌二、查看方法（按 ANSYS 平台区分）‌

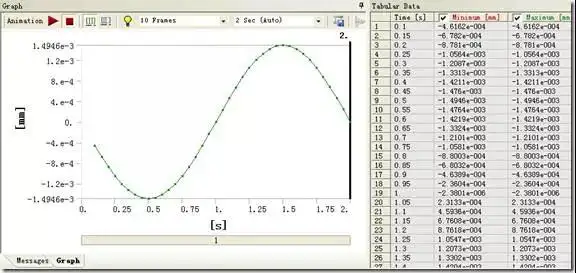

‌1. ANSYS Workbench（图形界面）‌

‌步骤‌：

完成模态分析后，在 ‌Solution‌ 树中点击 ‌Solution Information‌。

在右侧 ‌Solver Output‌ 窗口中，‌向下滚动‌，可找到类似以下内容：

Modal Mass

Effective Mass（按 X/Y/Z 方向列出）

Ratio%（即质量参与系数）‌‌

‌若未显示‌：

可能因模型规模大，软件默认未输出。

‌解决方法‌：在 ‌Analysis Settings‌ 中，将 ‌Analysis Data Management → Future Analysis‌ 设为 ‌MSUP Analyses‌，重新求解即可生成 ‌‌

‌2. ANSYS APDL（命令流）‌

‌前提‌：模态分析时需启用振型归一化（MODOPT 命令中 Nrmkey=ON）‌‌

‌关键命令‌：

apdl

/POST

*GET, Mass_Sum, ELEM, 0, MTOT, X ! 获取结构总质量

*GET, FreqNum, ACTIVE, 0, SOLU, NCMSS ! 获取模态阶数

Eff_Sum =

*DO, i, 1, FreqNum


*GET, Eff_Freq, MODE, i, EFFM,, DIREC, X ! 获取第 i 阶 X 方向有效质量

Eff_Sum = Eff_Sum + Eff_Freq

*ENDDO

Eff_Ratio = Eff_Sum / Mass_Sum * 100 ! 计算 X 方向累积参与比例

*STATUS, Eff_Ratio

‌结果位置‌：可在 ‌Output Window‌ 或求解文件（solve.out）中查找 Modal Mass 和 Effective Mass ‌‌

‌三、注意事项‌

‌Workbench 默认不直接显示质量参与系数‌，需通过上述命令流或手动计算 ‌‌

‌模态质量 ≠ 振型位移归一化值‌：前者是动力学质量指标，后者仅为振型缩放方式 ‌‌

若仅需查看振型和频率，可使用 SET, NEXT / SET, PREVIOUS 快速切换模态阶次 ‌‌

‌四、推荐操作流程（高效查看）‌

‌确保分析设置正确‌：在 Workbench 中启用 MSUP Analyses（若需质量参与数据）‌‌

‌求解完成后‌：直接查看 ‌Solution Information → Solver Output‌ ‌‌

‌若需自动化‌：在 ‌Solution‌ 中插入 ‌APDL Command‌，运行上述 *GET 命令流 ‌‌

💡 提示：质量参与系数是筛选“关键模态”的核心指标，优先关注‌累积值接近或超过 90%‌ 的最低阶模态 ‌‌
