ansys模态分析怎么看阵型

在 ANSYS 模态分析中查看‌振型‌（也称“阵型”），可通过以下步骤操作。根据当前主流版本（如 ANSYS 2024 R1）及公开资料，推荐使用 ‌Workbench‌ 或 ‌Classic ANSYS‌ 两种界面方式。

‌一、使用 ANSYS Workbench 查看振型‌

‌完成模态分析求解后‌，在项目树中双击 ‌Solution‌ 或右键 → ‌Update‌ 确保结果已加载。

在 ‌Solution‌ 下找到 ‌Mode Shapes‌ 或 ‌Deformed Shape‌。

右键点击 ‌Mode Shapes‌ → ‌Insert‌ → ‌Mode Shape‌。

在 ‌Details of Mode Shape‌ 中：

设置 ‌Mode‌ 为要查看的阶数（如 1、2、3…）。

可勾选 ‌Deflection‌ 或 ‌Deformed Shape‌ 查看变形形态。

点击 ‌Evaluate All Results‌ 或直接点击 ‌Run‌，即可显示该阶振型。

若需动画演示：

在 ‌Solution‌ 下右键 → ‌Insert‌ → ‌Animation‌ → ‌Mode Shape Animation‌。


设置阶数后运行，可动态观察振型。

✅ ‌提示‌：Workbench 中可直接在 ‌Solution Information‌ 中查看各阶频率和有效质量参与系数 ‌‌

‌二、使用 ANSYS Classic（命令流或 GUI）查看振型‌

‌进入后处理模块‌：

GUI 路径：Main Menu > General Postproc

‌读取某阶结果‌：

Read Results > First Set（读取第1阶）

或 Next Set（依次读取后续阶次）

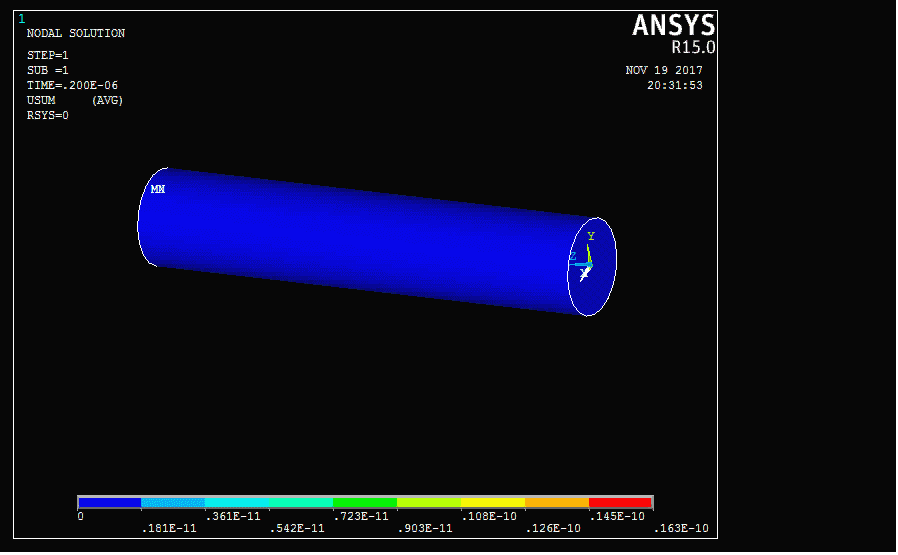

‌绘制振型‌：

Plot Results > Deformed Shape


选择 ‌Def + undeformed‌ 显示变形+未变形对比 ‌‌

‌查看频率‌：

Results Summary 列出所有提取阶次的固有频率 ‌‌

‌批量查看多阶‌（命令流方式）：

创建宏文件（如 N.mac）包含以下命令：

text

/post

SET,NEXT

PLDISP,


REP,FAST

在命令行输入 N 回车，可逐阶查看 ‌‌

‌三、关键注意事项‌

‌振型是结构的固有振动形态‌，每阶对应一个固有频率，‌频率从低到高排列‌，第一阶为最低频率振型 ‌‌

若出现‌前若干阶频率为0‌，通常为‌刚体模态‌（因约束不足），实际分析应关注‌首个非零频率对应的振型‌ ‌‌

振型方向（如纵飘、横飘）可通过‌观察位移分量最大方向‌判断 ‌‌

如需进一步操作指导，可参考官方文档或以下资源：

ANSYS Workbench 模态分析教程

ANSYS Classic 模态分析示例 ‌‌
