ansys查看应变

在 ANSYS 中查看应变，主要通过后处理模块实现。根据所用界面（Workbench 或 Mechanical APDL）不同，操作略有差异，但核心逻辑一致。

‌一、ANSYS Workbench 中查看应变‌

‌完成求解后‌，进入 ‌Solution‌ 部分。

在左侧树形菜单中，右键点击 ‌Solution‌，选择插入应变结果：

‌Equivalent (von-Mises) Strain‌：等效应变，常用于评估整体变形程度。

‌Maximum Principal Strain‌：最大主应变。

‌Minimum Principal Strain‌：最小主应变。

‌Total Mechanical Strain (EPTO)‌：总机械应变（不含热应变），适用于多物理场分析 ‌‌

点击 ‌Solve‌ 或 ‌Update‌，即可生成应变云图。

可通过 ‌Deformation‌ 查看结构变形形态，辅助理解应变分布 ‌‌

⚠️ 注意：若结果图按负数排序（压应变主导），可通过 ‌反转载荷方向‌ 重新求解，使应变符号反转，从而更直观地观察绝对值大小 ‌‌


‌二、ANSYS Mechanical APDL（经典界面）中查看应变‌

‌求解完成后‌，进入 ‌General Postproc‌（通用后处理器）。

使用命令或菜单查看应变：

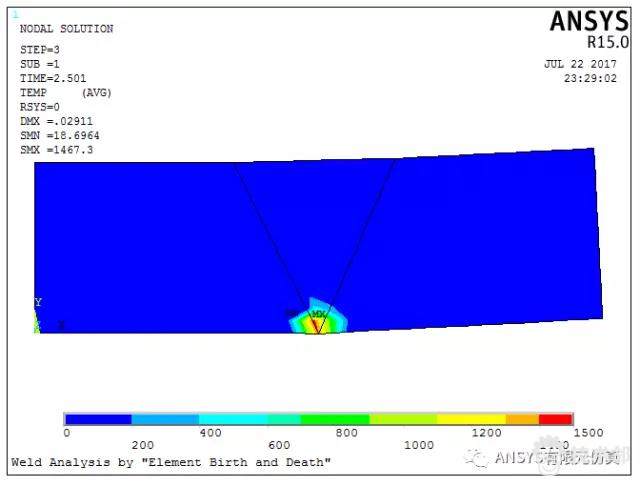

‌Plot Results → Contour Plot → Nodal Solu‌，选择 ‌Strain‌ 相关选项（如 EPEL, EPPL, EPTO 等）‌‌

使用命令如 PLNSOL, S, EQV 查看等效应变（需确保结果文件中包含应变数据）。

若需提取特定路径上的应变，可使用 ‌Path Operations‌ 建立路径并映射应变数据 ‌‌

‌三、关键应变类型说明‌

应变类型 含义 适用场景

‌EPEL‌ 弹性应变 卸载后可恢复的部分

‌EPPL‌ 塑性应变 永久变形，材料屈服后产生

‌EPTO‌ 总机械应变（EPEL + EPPL + EPCR） 纯力学载荷下的总变形，‌排除热应变‌ ‌‌

‌Equivalent Total Strain‌ 包含热应变的总应变 热-机耦合分析中使用

✅ 推荐：在塑性分析中，‌同时监控 EPTOEQV 和 EPPL‌，当塑性应变超过材料延伸率的 50% 时需警惕失效风险 ‌‌

‌四、常见问题与技巧‌

‌无法看到应变图？‌ 确保已点击 ‌Solve‌ 或 ‌Update‌，且结果已读取 ‌‌

‌想查看某点应变？‌ 使用 ‌Probe‌ 工具在 Workbench 中动态读取，或在 APDL 中用 PRNSOL 命令列出节点应变 ‌‌

‌导出应变数据？‌ 在 Workbench 的应力/应变结果上右键 → ‌Export‌，可导出为 CSV 或其他格式 ‌‌

如需详细操作演示，可参考 CSDN ANSYS 应变查看教程。
