ansys应力分布图怎么看

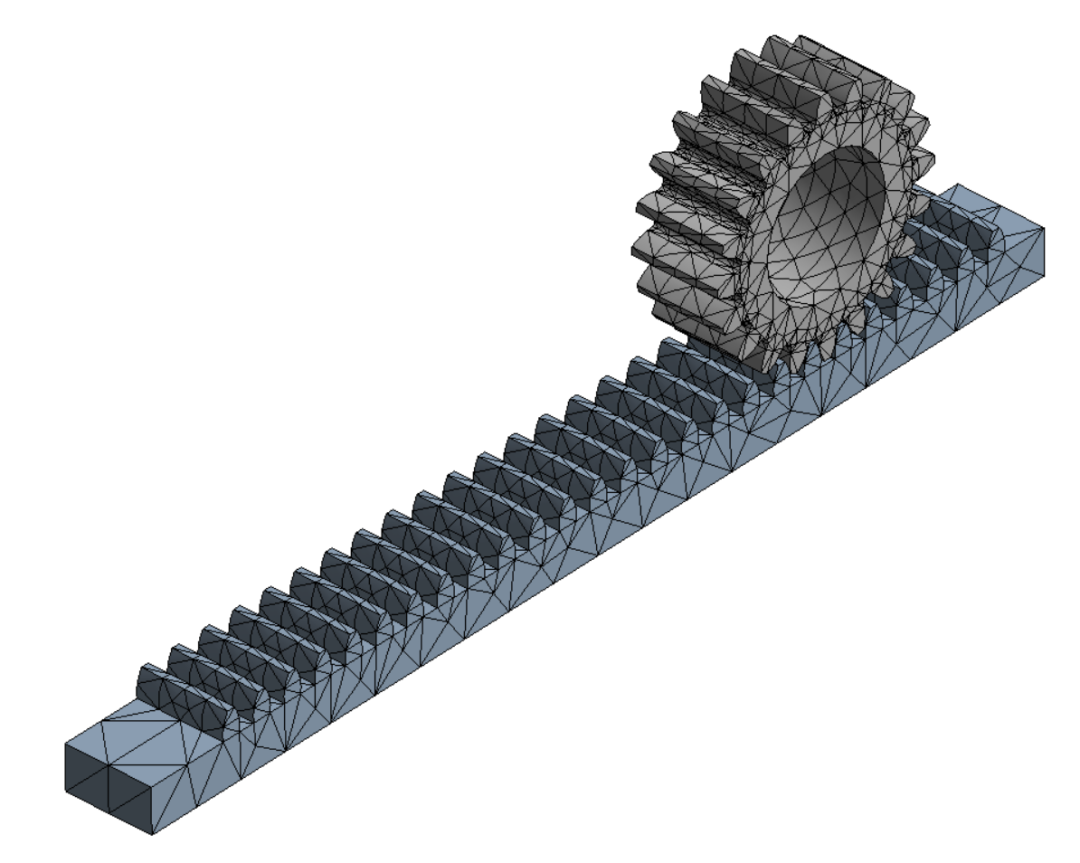

在 ANSYS 中查看应力分布图，主要通过后处理（Post-Processing）阶段完成。根据当前主流版本（如 ANSYS Workbench 和 Mechanical APDL），操作流程如下：

‌基本查看步骤‌

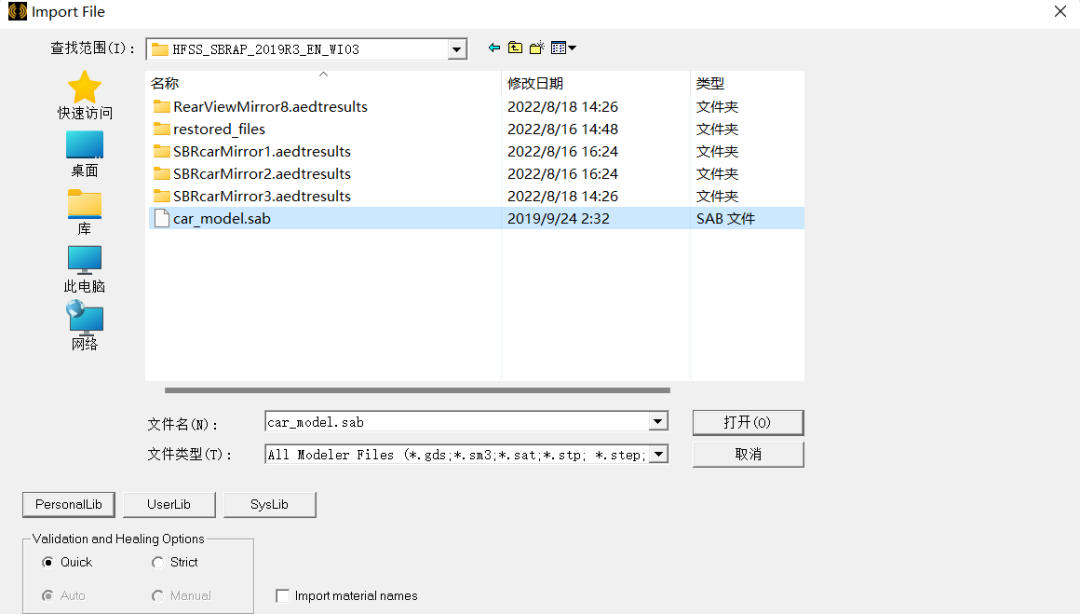

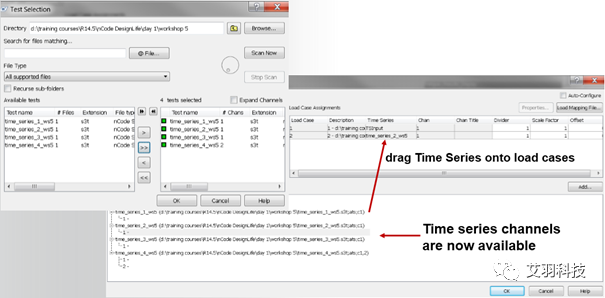

‌加载结果文件‌：求解完成后，结果通常自动加载；若未加载，可手动导入 .rst 或 .rth 等结果文件。

‌插入应力结果‌：

在 ‌Mechanical 界面‌中，右键点击 Solution → Insert → 选择所需应力类型（如 Equivalent (von-Mises)、X-Component of Stress 等）‌‌

‌生成云图‌：

点击工具栏中的 ‌Contour‌ 或 ‌Chart‌ 按钮，即可显示应力云图‌‌

‌调整显示‌：

右键点击应力结果 → Edit Contour，可修改颜色范围、精度等。


勾选 ‌Clip Contour‌ 可隐藏低应力区域，突出关键部位‌‌

‌常见应力类型说明‌

‌等效应力（von-Mises Stress）‌：用于评估塑性屈服，符合第四强度理论‌‌

‌主应力（S1, S2, S3）‌：按大小排序，用于判断破坏模式‌‌

‌应力分量（SX, SY, SZ）‌：分别对应 X、Y、Z 轴方向的正应力‌‌

‌剪应力（SXY, SYZ, SXZ）‌：反映剪切变形‌‌


‌应力强度（SINT）‌：基于第三强度理论，S1 - S3‌‌

‌查看特定截面或路径上的应力‌

‌创建切面/剖面‌：

使用 ‌Cutting Plane‌ 功能（PlotCtrls → Style → Hidden Line Option → Capped hidden），旋转模型查看内部应力‌‌

或通过 ‌Work Plane‌ 切片，将 X-Y 平面平移到目标位置后生成剖面云图‌‌

‌沿路径查看应力分布‌：

在 ‌Post1‌ 中建立 ‌Mapping Path‌，将应力数据映射到路径上，生成应力沿路径的变化曲线‌‌


‌查看某轴（如 X 轴）应力分布‌：

创建局部坐标系（工作平面）→ 提取该坐标系下对应方向的应力分量 → 使用 POST26 绘制图形‌‌

‌导出与报告‌

‌保存图像‌：右键应力结果 → Export Image，支持 PNG、JPG 等格式‌‌

‌生成报告‌：使用 ‌Workbench Report‌ 功能，一键生成含应力图的 PDF/HTML 报告‌‌

‌导出数据‌：可通过 APDL 命令（如 PLNSOL, S, EQV, 0, 1）或右键导出为文本文件，供 MATLAB/Python 后处理‌‌

⚠️ 注意：不同 ANSYS 版本界面略有差异，建议结合官方帮助文档或使用最新版操作‌‌

若使用 ‌APDL‌，需熟悉 /POST1、/POST26 等命令流‌
