ansys批量计算

在 ANSYS 中实现‌批量计算‌，主要通过‌自动化脚本‌替代手动操作，适用于参数化研究、多工况分析、优化设计等场景。根据当前（2026年）公开资料，主流方法可分为以下几类：

‌一、核心实现方式‌

‌APDL 宏 + 批处理脚本‌：适用于经典 ANSYS（MAPDL）环境，通过 .mac 或 .inp 文件调用命令流。

‌Python 调用 ANSYS‌：通过 ansys.mapdl.core、pymechanical 或系统调用（如 subprocess）控制 Workbench 或 MAPDL。

‌Workbench 内嵌脚本‌：利用 Mechanical 的 Python 脚本窗口直接操作模型树和结果。

‌二、推荐方案对比‌

方式 适用场景 优点 缺点 参考资料

‌APDL 批处理命令流‌ 简单参数扫描、多文件求解 稳定、资源占用低 功能受限于 APDL 语法 ‌‌

‌Python + subprocess 调用 .bat‌ Windows 环境下稳定运行 兼容性好，不易崩溃 需预先生成批处理文件 ‌‌


‌Python 直接调用 MAPDL/Workbench‌ 复杂参数化、后处理集成 灵活强大，支持数据交互 环境配置复杂，对版本敏感 ‌‌

‌Workbench 内置 Python 脚本‌ 后处理数据批量导出 无需外部依赖，易用 仅限后处理，不能驱动求解 ‌‌

‌三、典型操作步骤（以 APDL 批处理为例）‌

‌启用批处理模式‌：在 APDL Launcher 中设置 ‌Analysis Type = Batch‌。

‌准备输入文件‌：每个算例对应一个 .mac 或 .inp 命令流文件。

‌编写主控制脚本‌（如 run_all.bat）：

bat

@echo off

set ANSYS_PATH="D:\ANSYS Inc\v232\ansys\bin\winx64\ANSYS232.exe"


for %%f in (*.inp) do (

%ANSYS_PATH% -b -i %%f -o %%~nf.out)‌运行脚本‌：双击 .bat 文件或在 CMD 中执行。

⚠️ 注意：若涉及 MPI 并行（如 CFX），Windows 下 Python 的 subprocess 可能因 MPI 通信失败卡死，建议改用 ‌PowerShell‌ 或直接使用 .bat ‌‌

‌四、进阶技巧‌

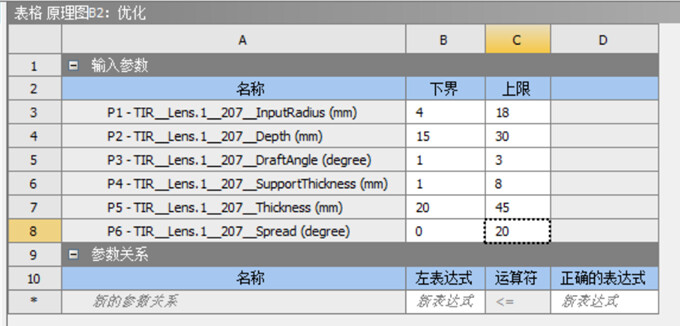

‌参数化建模‌：在 SpaceClaim 或 Workbench 中定义驱动参数（如长度、载荷），通过脚本自动更新并求解 ‌‌


‌自动导出结果‌：使用 /post1 + *VWRITE 或 Python 脚本批量导出节点位移、应力等至 CSV/TXT ‌‌

‌云图批量导出‌：通过 Mechanical 的 Python 脚本一键导出所有云图为 JPG/PNG ‌‌

‌五、实用资源‌

ANSYS 批处理自动化指南（CSDN） ‌‌

Python 调用 ANSYS 批量计算案例（峰设教育） ‌‌

Workbench 批量导出节点数据（CSDN） ‌‌

如需具体脚本模板（如压气机特性线批量计算），可参考基于 ‌PowerShell‌ 的实现 ‌‌
