ansys如何求共振频率

在 ANSYS 中求‌共振频率‌，本质上是通过‌模态分析‌（Modal Analysis）求出结构的‌固有频率‌，然后结合‌激励频率‌判断是否发生共振。共振发生在‌激励频率接近某一阶固有频率‌时。

‌核心步骤概览‌

‌模态分析‌：计算结构的固有频率和振型。

‌谐响应分析‌（可选但推荐）：在频域内施加周期性载荷，直接找出位移/应力峰值对应的频率（即共振点）。

‌一、通过模态分析求固有频率（间接确定共振频率）‌

模态分析是线性分析，忽略阻尼和载荷，仅求结构的‌固有特性‌：

‌建立模型‌

定义材料属性（密度、弹性模量、泊松比等）。

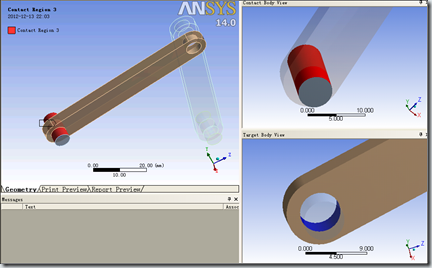

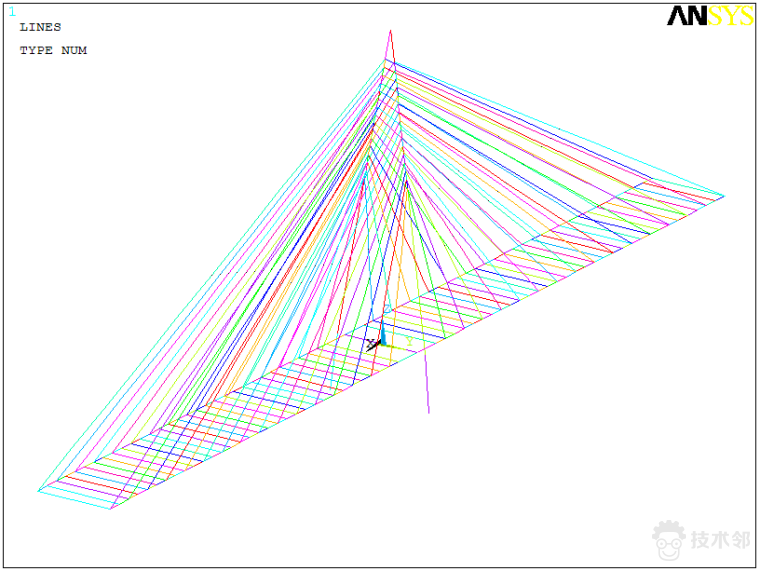

创建几何模型并划分网格。

‌施加约束‌


设置合理的边界条件（如固定支撑、简支等），‌无载荷‌。

‌设置模态分析‌

在 Workbench 中插入 ‌Modal‌ 分析系统。

在 ‌Analysis Settings‌ 中设置：

Max Modes to Find：需提取的模态阶数（如前10阶）。

Solution Method：常用 ‌Block Lanczos‌ 或 ‌Subspace‌。

‌求解并查看结果‌

求解后，在 ‌Solution‌ → ‌Modal‌ → ‌Total Deformation‌ 或 ‌Frequency‌ 中查看各阶固有频率。

固有频率即为潜在的‌共振频率‌（当外部激励匹配该频率时）‌‌


‌二、通过谐响应分析直接求共振频率（更直观）‌

若已知激励形式（如正弦力），可使用‌谐响应分析‌直接定位共振点：

在 Workbench 中插入 ‌Harmonic Response‌ 分析系统，并链接模态分析结果（或独立设置）。

施加‌周期性载荷‌（如 F = 100·sin(ωt) N）。

设置‌频率范围‌（如 0–500 Hz，步长 1–5 Hz）。

求解后，绘制‌位移/应力 vs 频率‌曲线。

‌峰值对应的频率即为共振频率‌‌‌

✅ ‌推荐做法‌：先做模态分析找出大致固有频率范围，再用谐响应分析在该范围内精细扫描，提高效率。

‌三、注意事项‌


‌模态分析 ≠ 实际响应‌：它只给出“可能共振”的频率，不包含载荷或阻尼影响。

‌实际共振‌需结合外部激励频率判断。若激励频率 ≈ 固有频率，则可能发生共振。

‌避免共振设计原则‌：使工作频率远离结构前3阶固有频率（通常建议偏差 > 20%）‌‌

‌参考资料链接‌

ANSYS动力学仿真教程（含模态+谐响应） ‌‌

ANSYS模态分析详解 ‌‌

ANSYS Workbench音叉结构固有频率仿真 ‌‌

如需操作演示，可参考视频教程：三分钟学会ANSYS Workbench模态分析 ‌‌
