ansys中如何导出数据

在 ANSYS 中导出数据，主要根据所使用的界面（‌Workbench 图形界面‌ 或 ‌经典 APDL 命令行‌）采用不同方法。以下是主流且实用的导出方式：

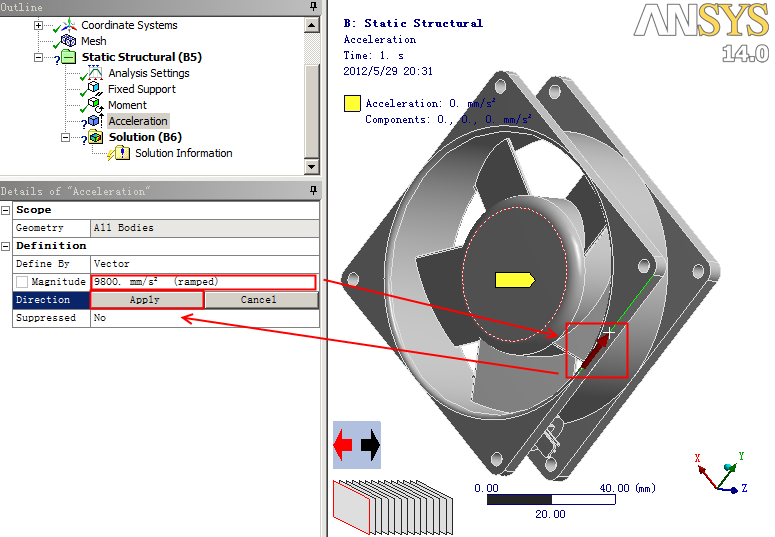

‌一、ANSYS Workbench（图形界面）导出方法‌

适用于大多数工程人员，操作直观、无需编程。

‌导出云图或全场结果（如应力、位移）‌

在 ‌Solution‌ 模块中右键点击所需结果（如 Equivalent Stress）。

选择 ‌Export‌。

选择格式（推荐 ‌CSV‌ 或 ‌TXT‌），勾选 ‌Include Headers‌ 和 ‌Include Node IDs‌。

点击 ‌Save‌ 保存文件 ‌‌

‌导出路径（Line Path）结果‌

在 ‌Solution‌ 下插入 ‌Path‌ → 定义路径起点和终点。

右键该路径 → ‌Export‌ → 选择 CSV/TXT 格式 ‌‌

‌导出关键节点/单元数值表‌

在 ‌Solution‌ 中插入 ‌Table‌。

添加所需结果项（如 Equivalent Stress）。

手动添加目标节点/单元行。

右键表格 → ‌Export‌ → 保存为 CSV ‌‌


‌使用探针（Probe）导出局部值‌

使用 ‌Probe Tool‌ 获取指定位置数值。

右键探针结果 → ‌Export to File‌ → 保存为 CSV ‌‌

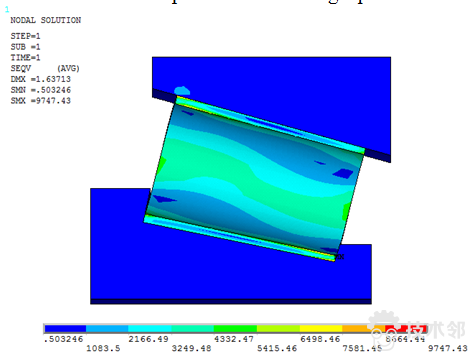

‌二、ANSYS APDL（命令行）导出方法‌

适用于自动化、批量处理或复杂格式需求。

‌基本流程‌：

进入后处理：/POST

加载结果步：SET,,1（加载第1步）

使用 *GET 或 *VGET 提取数据到变量或数组。

使用 *CFOPEN 打开文件，*VWRITE 写入数据，*CFCLOS 关闭文件 ‌‌

‌示例：导出节点温度‌

apdl

/POST

SET,,10.

*GET,ntemp01,NODE,2,TEMP

*GET,ntemp02,NODE,9,TEMP

*CFOPEN,nodetemp,dat


*VWRITE,ntemp01,ntemp02 (F5.1,F5.1)

*CFCLOS

输出文件内容示例：19.2, 19.8 ‌‌

‌导出大型数组推荐使用 *DMAT + *EXPORT‌

适用于维度 >10000 的数组。

示例：*EXPORT,AA_Math,CSV,Mytest 可直接生成 CSV 文件 ‌‌

‌三、Python 脚本导出（适用于 Mechanical）‌

适用于自动化和高级定制。

使用 ANSYS Mechanical 内置 Python 环境：

python

sol = model.Analysis[0].Solution

linres = sol.Children‌‌:ml-citation{ref="3" appearance="aggregated" data="citationList"} 假设是第4个结果项

linres.ExportToTextFile("D:\\LinearizedStress.txt")

适用于支持 ExportToTextFile() 的结果类型 ‌‌

使用 ‌PyAnsys‌ 库（独立 Python 环境）：

python


import pyansys

result = pyansys.read_binary('file.rst')

nnum, displacements = result.nodal_solution(0)

import numpy as np

np.savetxt('displacement_data.csv', displacements, delimiter=',')

‌四、常用格式建议‌

‌CSV‌：兼容 Excel、Origin、Python，推荐用于绘图和报告 ‌‌

‌TXT‌：适合简单文本处理，注意编码选 ‌UTF-8‌ 避免乱码 ‌‌

‌避免科学计数法‌：在 Excel 中打开 CSV 后，设置单元格格式为 ‌数值‌ ‌‌

‌五、注意事项‌

‌单位一致性‌：导出前确认 ANSYS 单位系统（如 mm/N/s vs m/kg/s）‌‌

‌路径勿含中文‌：APDL 脚本中文件路径避免中文字符 ‌‌

‌大模型分批处理‌：防止内存溢出，可分区域或分时间步导出 ‌‌
