ansys导出应力数据

在 ANSYS 中导出应力数据，可根据使用的模块（Mechanical / APDL）和需求（节点/单元应力、路径/全场、单步/瞬态）选择合适方法。以下是主流操作方式：

‌一、ANSYS Mechanical（图形界面）导出应力‌

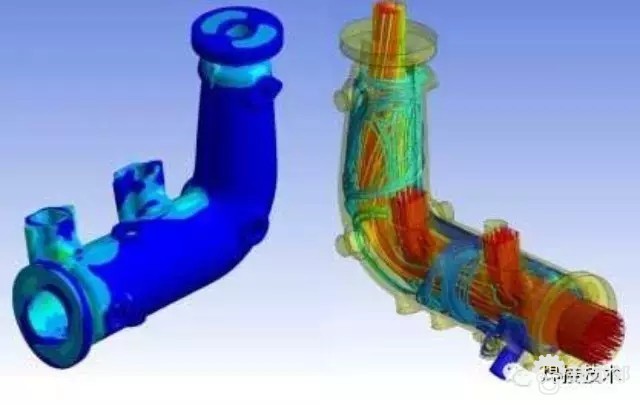

‌导出全场节点应力（如所有节点的 von Mises 应力）‌

在 ‌Solution‌ 树中右键点击所需应力结果（如 Equivalent (von Mises) Stress）。

选择 ‌Export‌。

格式选 ‌CSV‌ 或 ‌TXT‌，勾选 ‌Include Headers‌ 和 ‌Include Node IDs‌。

点击 ‌Save‌ 保存文件 ‌‌

‌沿路径提取应力‌

在 ‌Solution‌ 中插入 ‌Path‌ → 定义路径（两点或坐标）。

在结果中设置 ‌Scoping Method = Path‌。

右键路径结果 → ‌Export‌ → 保存为 CSV ‌‌

‌导出特定时间步的应力（瞬态分析）‌

手动：切换时间步后逐个导出（适用于少量时间步）。

自动化：使用 ‌Python 脚本 + ansys-dpf-core 库‌ 批量导出每个时间步的应力与坐标至 CSV 文件 ‌‌

‌二、ANSYS APDL（命令流）批量导出应力‌

适用于需要自动化、处理大量节点或时间步的情况。

‌导出节点应力（如 von Mises 应力）到 TXT 文件‌

apdl

/POST


SET, LAST ! 加载最后时间步结果

*GET, MaxNode, NODE,, NUM, MAX ! 获取最大节点号

*GET, MinNode, NODE,, NUM, MIN ! 获取最小节点号

*DIM, NodeStress, ARRAY, MaxNode-MinNode+1, 2 ! 存储节点号和应力

*DO, i, MinNode, MaxNode

NodeStress(i-MinNode+1,1) = i

*GET, NodeStress(i-MinNode+1,2), NODE, i, S, EQV

*ENDDO

*CFOPEN, NodeStress, TXT

*VWRITE, NodeStress(1,1), NodeStress(1,2)

(F10.0, ',', F12.6)


*CFCLOS

‌‌

‌导出多个时间步结果‌

apdl

*DO, t, 1, Nsets

SET, , , , , , t

*GET, TimeVal, ACTIVE,, SET, TIME

*CFOPEN, Stress_%TimeVal%, CSV

! ... 内部提取循环 ...

*CFCLOS

*ENDDO

‌‌

‌三、推荐工具与技巧‌

‌优先使用 CSV 格式‌：兼容 Excel、Origin、Python 等工具 ‌‌

‌注意单位一致性‌：确保导出前 ANSYS 单位系统正确（如 mm/N/s vs m/kg/s）‌‌

‌大模型分段处理‌：避免内存溢出，可分段循环提取 ‌‌

‌瞬态分析推荐 Python 自动化‌：使用 ansys-dpf-core 库可高效提取每步最大应力及其位置 ‌‌

💡 ‌提示‌：若使用 ANSYS Workbench，可在 Mechanical 中通过 ‌Named Selections + Python 脚本‌ 自动生成结果并导出 ‌‌
