怎样判断ansys单元质量是否合格

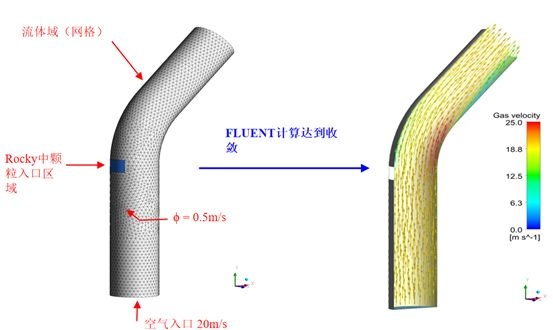

判断 ANSYS 单元质量是否合格，需结合多个几何形状指标进行综合评估。不同分析类型（如结构、热、流体）对网格质量的要求略有差异，但以下核心指标和标准具有普遍适用性。

‌一、核心网格质量指标及合格标准‌

‌单元质量（Element Quality）‌

‌理想值‌：1.0（完美立方体或正方形）

‌合格下限‌：‌≥ 0.7‌（平均值），关键区域建议 ‌≥ 0.8‌

‌极差‌：< 0.3 ‌‌

‌偏斜度（Skewness）‌

‌取值范围‌：0（最优）→ 1（最差）

‌优秀‌：≤ 0.

‌良好‌：≤ 0.

‌可接受上限‌：≤ 0.9（结构分析中非关键区域可放宽）‌‌

‌纵横比（Aspect Ratio）‌


‌理想值‌：1.0（各向等长）

‌推荐上限‌：

结构分析（尤其应力集中区）：‌≤ 3–5‌

一般区域：‌≤ 10–20‌

CFD 分析可容忍更高（如 50），但需结合正交质量判断 ‌‌

‌雅可比比值（Jacobian Ratio）‌

‌理想值‌：1.

‌合格范围‌：‌≥ 0.6–0.7‌（四面体取下限，六面体取上限）

‌警告阈值‌：< 0.3（可能导致求解发散）‌‌

‌翘曲因子（Warping Factor）‌

‌适用对象‌：壳单元、六面体/楔形体的四边形面

‌理想值‌：


‌合格上限‌：

壳单元：‌≤ 5.0‌

实体单元：‌≤ 0.4‌ ‌‌

‌正交质量（Orthogonal Quality）‌

‌取值范围‌：0（最差）→ 1（最优）

‌合格下限‌：‌≥ 0.1‌（CFD 分析建议 ‌≥ 0.95‌）‌‌

‌最大内角（Maximum Corner Angle）‌

‌三角形单元‌：45°–90°（理想 60°），‌上限 165°‌

‌四边形单元‌：60°–120°（理想 90°），‌上限 179.9°‌ ‌‌

‌二、ANSYS 中检查单元质量的操作步骤（Workbench）‌

在 ‌Model‌ 树中右键点击 ‌Mesh‌，选择 ‌Statistics‌ 查看全局统计（含最小、最大、平均质量）‌‌


在 ‌Mesh‌ 属性面板中，展开 ‌Quality‌ → 选择 ‌Mesh Metric‌ 下拉选项（如 Skewness、Element Quality 等），生成颜色云图，‌红色区域代表低质量单元‌ ‌‌

可通过 ‌Tools → Options → Meshing → Quality‌ 设置更严格的检查阈值（如设为 Aggressive）‌‌

‌三、工程判断建议‌

‌优先关注关键区域‌：应力集中区（如圆角、孔边）、接触面、边界层等，此处要求更高（如偏斜度 < 0.4，单元质量 > 0.8）‌‌

‌执行网格收敛性验证‌：逐步加密网格，若关键结果（如最大应力）变化 ‌< 5%‌，则认为当前网格足够可靠 ‌‌

‌避免“一刀切”‌：非关键区域可适当放宽标准，以平衡计算效率与精度 ‌‌

⚠️ 注意：不同 ANSYS 版本（如 Mechanical vs. Classic）界面略有差异，但核心指标一致。Workbench 提供更直观的可视化工具 ‌‌
